Produkcja zakończona. Dostępny zamiennik NB1601
MiDGE2 | Przemysłowy Router 4G LTE
Router WWAN Racom MiDGE został bardzo dobrze przyjęty przez użytkowników. Nowa wersja urządzenia powstała w odpowiedzi na zapotrzebowanie rynku i jest rozwinięciem koncepcji wielofunkcyjnego routera WWAN (UMTS\HSPA+\LTE) dedykowanego dla zastosowań przemysłowych.

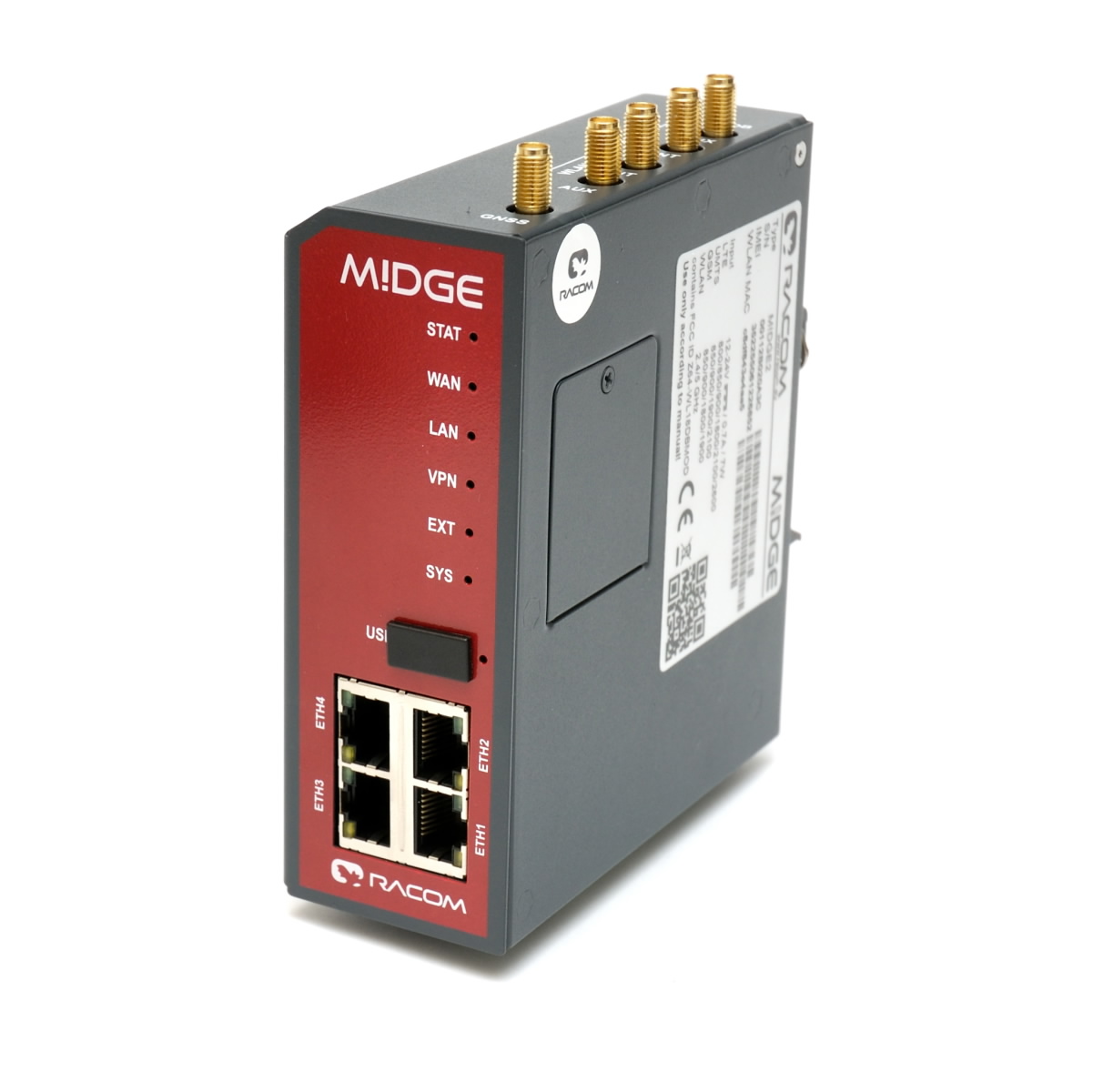

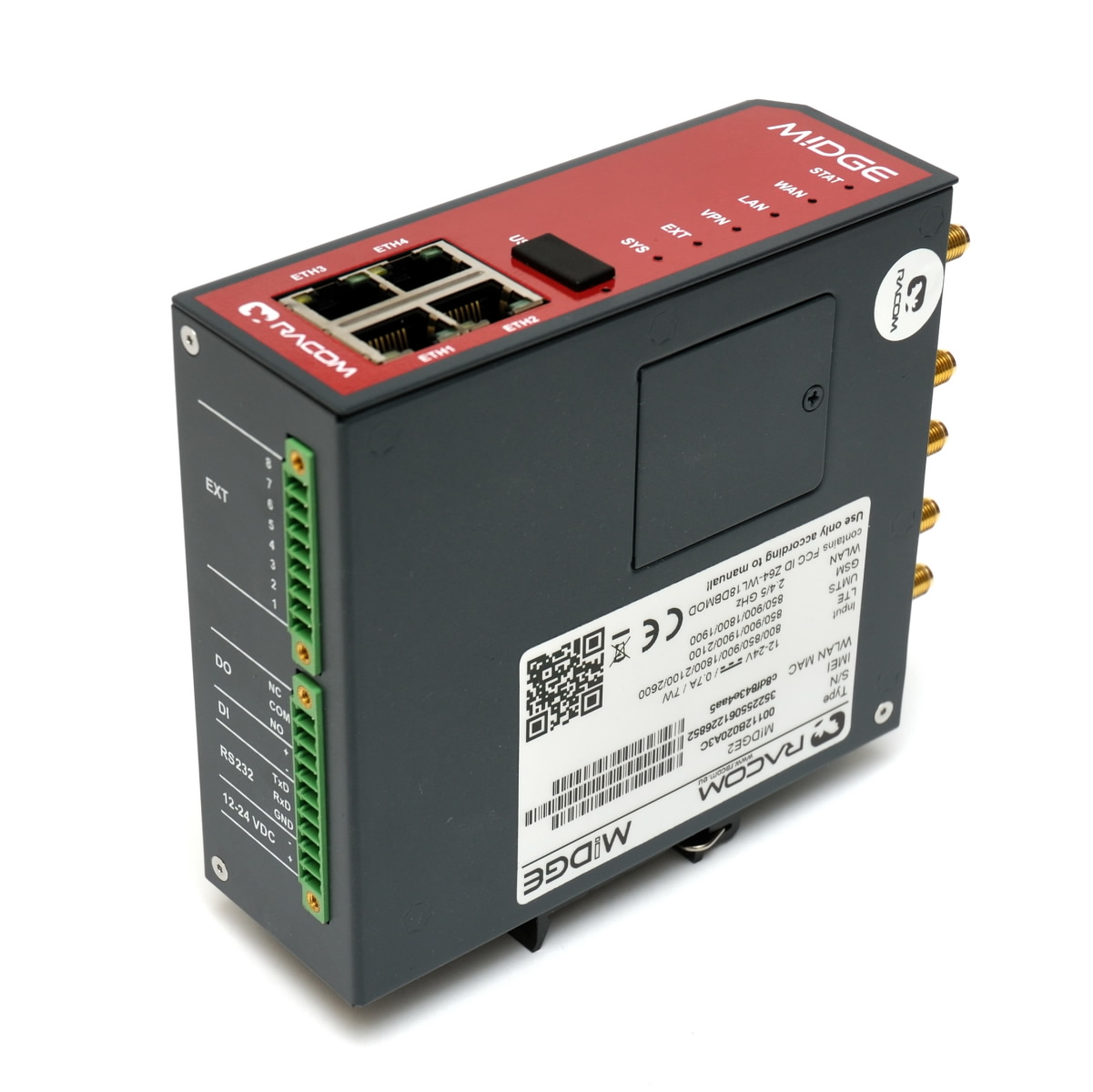

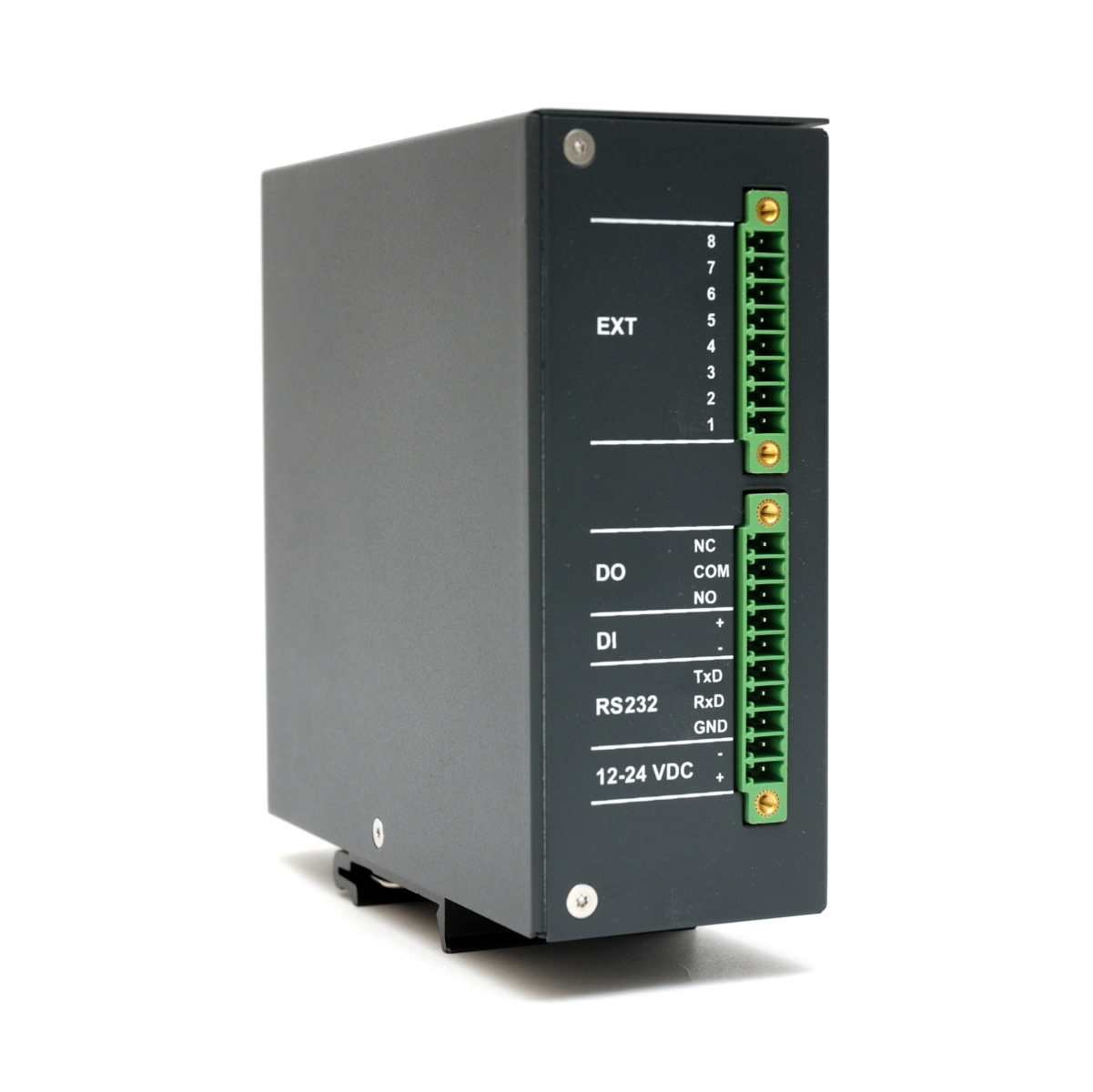

W nowej obudowie znajduje się zupełnie nowe urządzenie wraz z dobrze znanym, przyjaznym oprogramowaniem. MiDGE2 oferuje użytkownikowi 4 niezależne porty Ethernet, dwa czytniki kart microSIM, port USB. Złącze listwowe zostało trochę odchudzone i znajdziemy na nim: styk zasilania, programowalny port COM (3 piny) oraz po jednym cyfrowym wejściu i wyjściu. Producent zadbał o kompatybilność wsteczną i dodatkowe I/O można zamówić w opcji. Programowanie urządzenia wzbogacono o możliwość osadzania własnego kodu w kontenerze LXC, systemu Linux. Wszechstronność, elastyczność i skalowalność czynią z nowego MiDGE2 jedno z najlepszych urządzeń tego typu na rynku!
Co nowego w wersji 2?
Oprócz oczywistych różnić wynikających z wyglądu i specyfikacji technicznej, w nowej wersji mamy kilka usprawnień. Cztery niezależne porty ETH możemy mostkować lub routować. Oprócz tego w każdej z tych sieci, można utworzyć dodatkowe VLANy. Maksymalnie dwa porty ETH można ustawić w tryb pracy WAN. Jeżeli dodamy do tego dwie karty SIM i opcjonalny drugi modem GSM oraz dwa połączenia WAN, to nowy MiDGE może zabezpieczać komunikację z obiektem, korzystając z 4 niezależnych połączeń (2xWAN i 2xWWAN). Ale to nie wszystko, bo jeszcze jest port USB, do którego też możemy podłączyć adapter sieciowy.

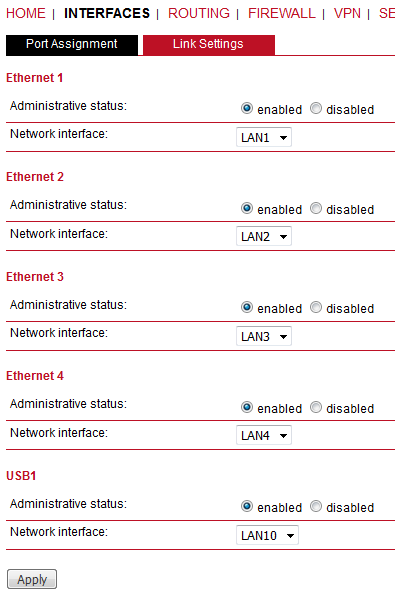

Szczególnie przydatna funkcjonalność dla administratorów, to możliwość stałego wyłączenia nieużywanych portów ETH.
Niestety, kosztem rozwiązań sieciowych liczba wejść/wyjść binarnych została zredukowana do jednego. Aby uzyskać funkcjonalność poprzednika należy zamówić wersję z dodatkową kartą rozszerzeń I/O (HW-COM).

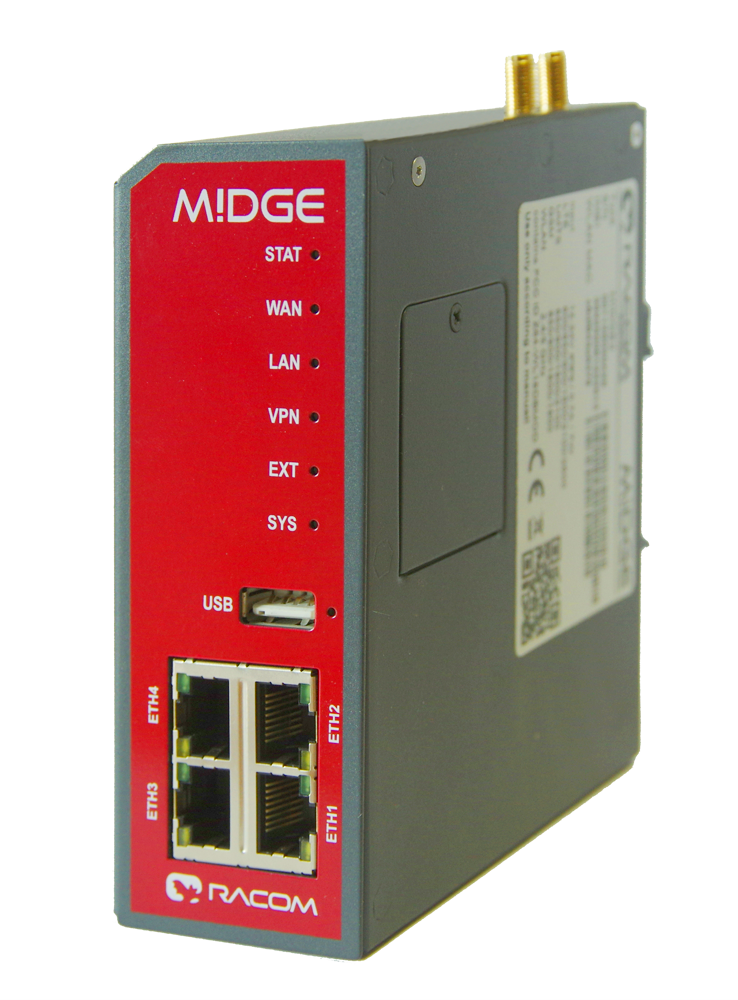

Kolejne ułatwienie to dioda sygnalizacyjna SYS, która obok diody STAT, pozwala łatwo określić stan pracy urządzenia. Kontrolka SYS informuje o tym, że system operacyjny jest uruchomiony i działa prawidłowo. Można więc jednym rzutem oka zweryfikować poprawność działania samego urządzenia jak i wszystkich najważniejszych usług.

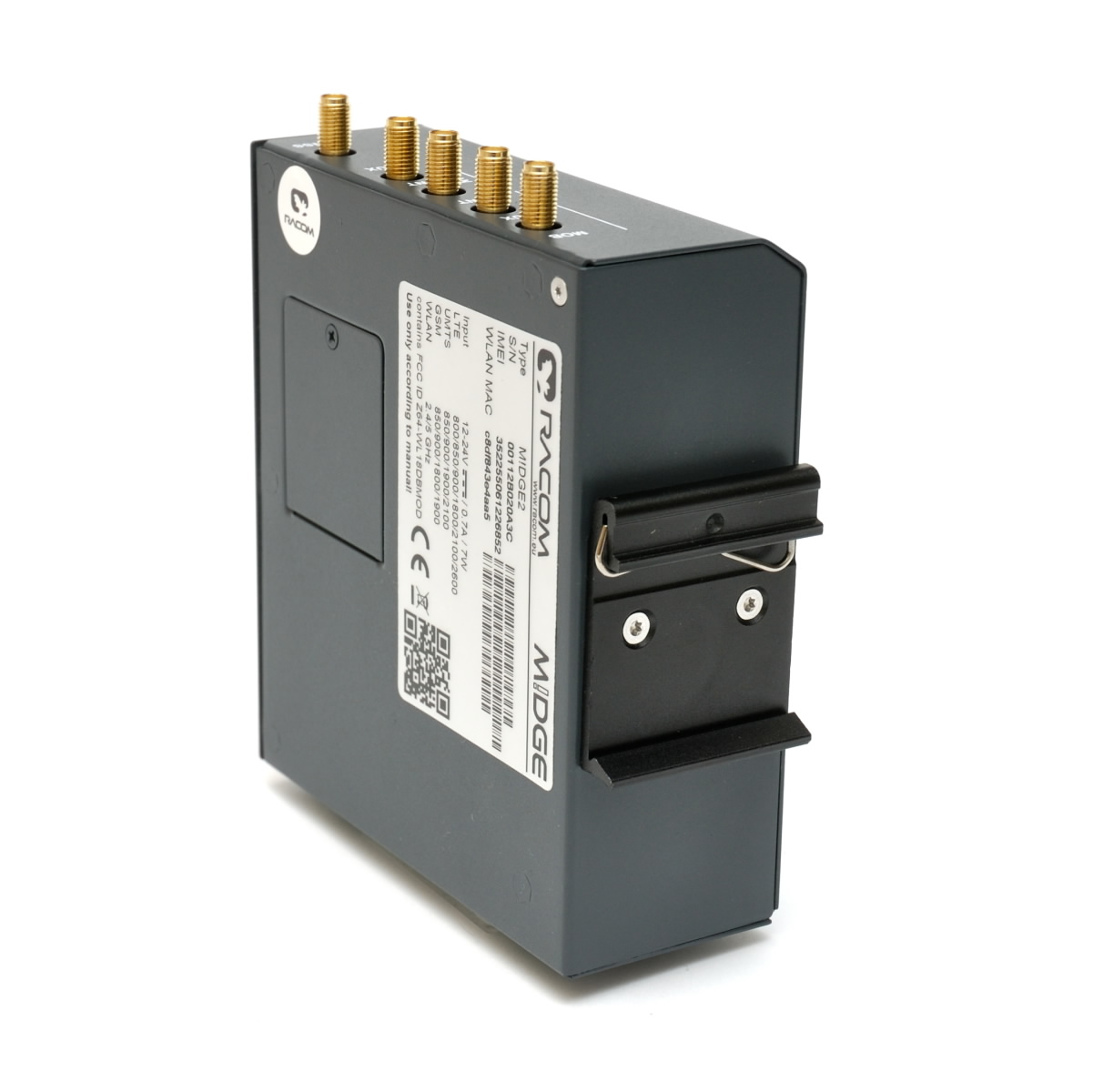

photo by Krzysztof Karcz © 2019
| Model | Kod zamówienia | Obsługiwane pasma |
| MIDGE-2 LTE | M!DGE2-E-N-N | GPRS/EDGE/UMTS/HSPA+/LTE Cat.3 |
| Rozszerzenia | Oznaczenie | Funkcjonalność |
| HW-COM | C | dodatkowy port COM, 1×DI, 1×DO (slot) |
| HW-DUAL | E | dodatkowy modem GSM (karta mPCI)* |
| HW-GPS | G | odbiornik GPS/GNSS |
| HW-WLAN | W | karta WLAN HotSpot, AP (niedostępne)* |
| * dostępny jest 1 slot mPCI |
||
| Licencje | Oznaczenie | Funkcjonalność |
| SW-Server | (Server) | Zwiększa liczbę klientów OpenVPN do 25 |
| SW-LXC | (LXC) | Zezwala na umieszczenie aplikacji własnej w kontenerze LXC |
Przykładowe kody zamówienia
- M!DGE2-E-N-N (wersja standardowa, 1xRS232, 1xDI, 1xDO)
- M!DGE2-E-C-N (dodatkowy port COM RS232/485/422 +1xDI +1xDO)
- M!DGE2-E-C-G (dodatkowa karta COM + odbiornik GNSS)
Licencje zwiększające funkcjonalność można dokupić w dowolnym czasie. Rozszerzenia sprzętowe, montowane są na etapie produkcji. Przy składaniu zamówień i zapytań mogą się Państwo oczywiście posługiwać nazwami opisowymi, czyli: MIDGE LTE + COM + Serwer.
| Cellular interface | M!DGE2 |
| 4G | 4G LTE Band 20 (800 MHz), Band 5 (850 MHz), Band 8 (900 MHz), Band 3 (1800 MHz), Band 1 (2100 MHz), Band 7 (2600 MHz) |
| 3G UMTS/HSDPA/HSUPA Band 5 (850 MHz), Band 8 (900 MHz), Band 2 (1900 MHz), Band 1 (2100 MHz) |
|
| 2G GSM/GPRS/EDGE GSM 850 MHz, E-GSM 900 MHz, DCS 1800 MHz, PCS 1900 MHz |
|
| 3G | 3G UMTS/HSDPA/HSUPA Band 5 (850 MHz), Band 8 (900 MHz), Band 2 (1900 MHz), Band 1 (2100 MHz) |
| 2G GSM/GPRS/EDGE GSM 850 MHz, E-GSM 900 MHz, DCS 1800 MHz, PCS 1900 MHz |
|
| Specification | 4G LTE 3GPP Release 9 Long Term Evolution (LTE) Evolved Uni. Terrestrial Radio Access (E-UTRA) Frequency Division Duplex (FDD) DL Multi-Input Multi-Output (MIMO) 2×2 |
| 3G UMTS/HSDPA/HSUPA 3GPP Release 8 Dual-Cell HS Packet Access (DC-HSPA+) UMTS Terrestrial Radio Access (UTRA) Frequency Division Duplex (FDD) DL Rx diversity |
|
| 2G GSM/GPRS/EDGE 3GPP Release 8 Enhanced Data rate GSM Evolution (EDGE) GSM EGPRS Radio Access (GERA) Time Division Multiple Access (TDMA) DL Advanced Rx Performance Phase 1 |
|
| Data rates | up to 150 Mbps downlink / 50 Mbps uplink |

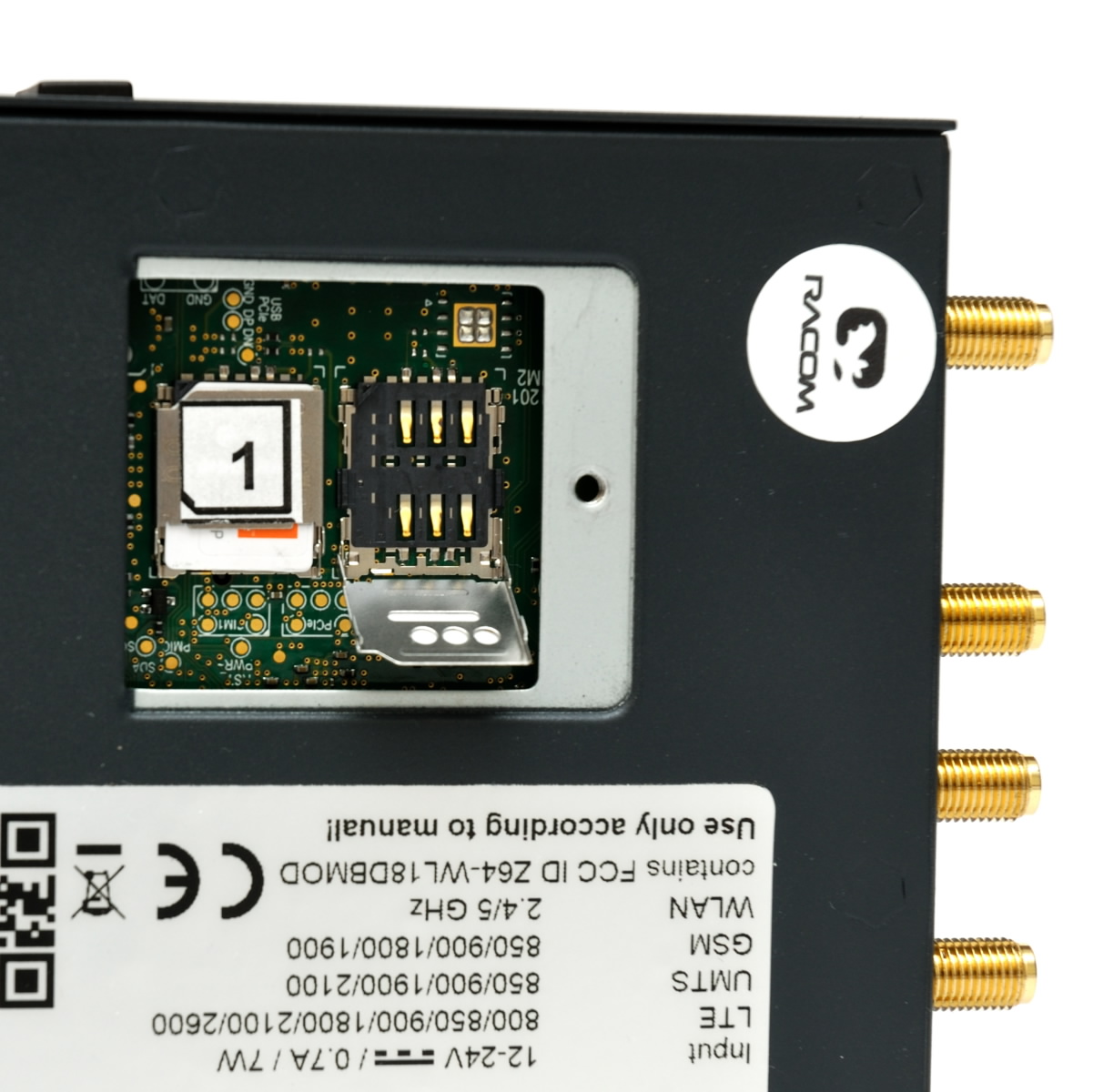

| SIM slot | 2× Micro SIM |
| Electrical | |
| Primary power | 12 – 24 VDC, +/- 20% |
| Power consumption | Average 7W (including max. 2.5W on USB port) |
| Interfaces | |
| Ethernet | 4× Ethernet 10/100 Base-T, Auto MDX, 4× RJ45, bridged or routed |
| COM | 1× RS232, 300–115 200 bps, screws, RxD, TxD, GND |
| USB | 1× USB host USB2.0 |
| Inputs/Outputs | 1× DI, 1× DO |

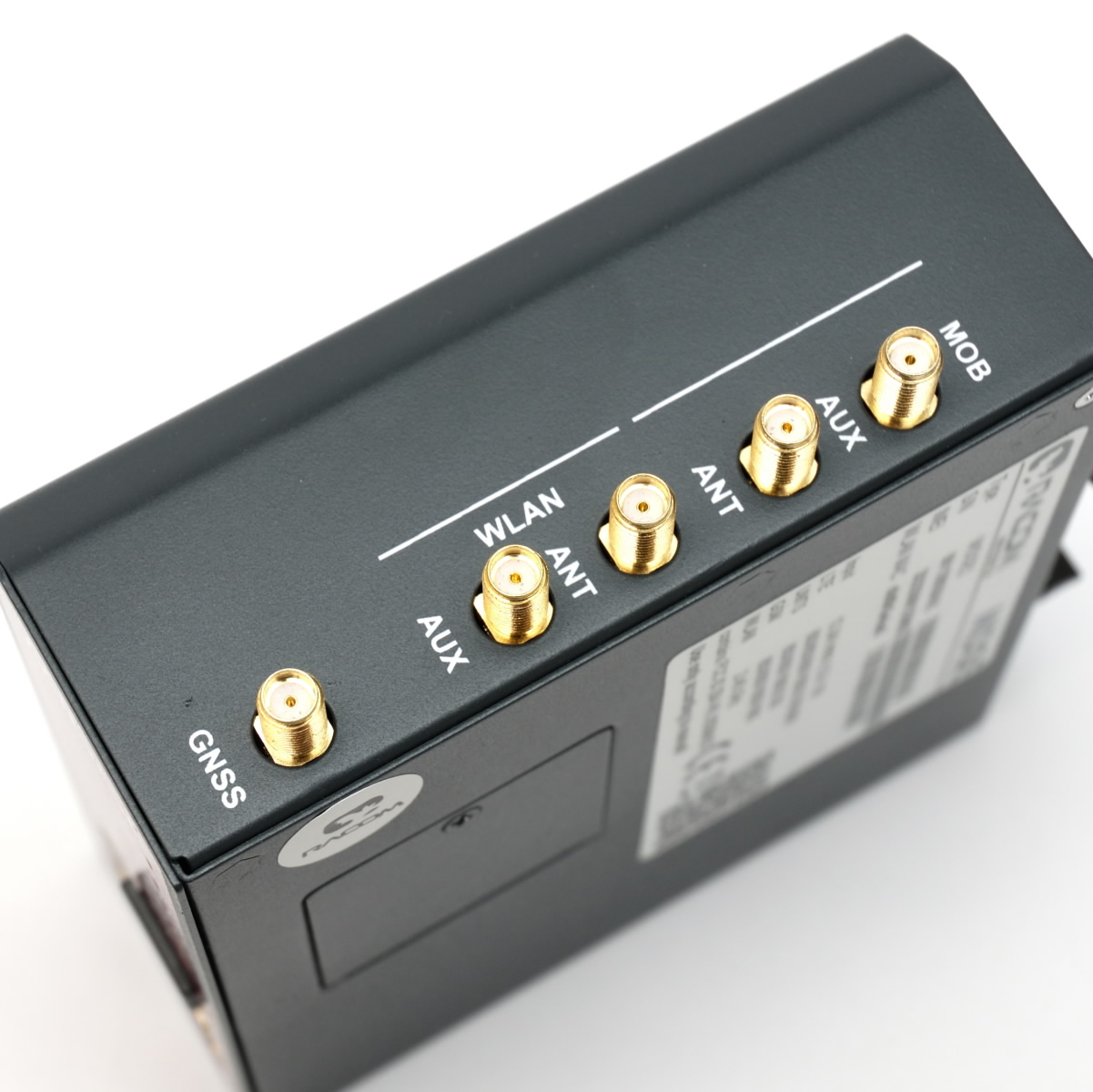

| Antenna | 2× SMA female – receive diversity |
| Expansion | |
| Proprietary extension slot | COM/IO: RS232/RS485 + 1× DI, 1× DO |
| mPCIe slot | GPS (GNSS): U-blox M8 engine 72-channel GPS/QZSS L1 C/A GLONASS L10F BeiDou B1I Galileo E1B/C SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN Pulse per second output |
| The second cellular module: E, P, A, U | |
| Environmental | |
| IP Code (Ingress Protection) | IP40 |
| MTBF (Mean Time Between Failure) | > 220.000 hours (> 25 years) |
| Operating temperature | – 40 to +70°C |
| Operating humidity | 5 to 95% non-condensing |
| Storage | – 40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing |
| Mechanical | |
| Casing | Metal |
| Dimensions | 125 H × 45 W × 110 D mm (4.9 × 1.8 × 4.3 in) |
| Weight | 450 g (1.0 lbs) |

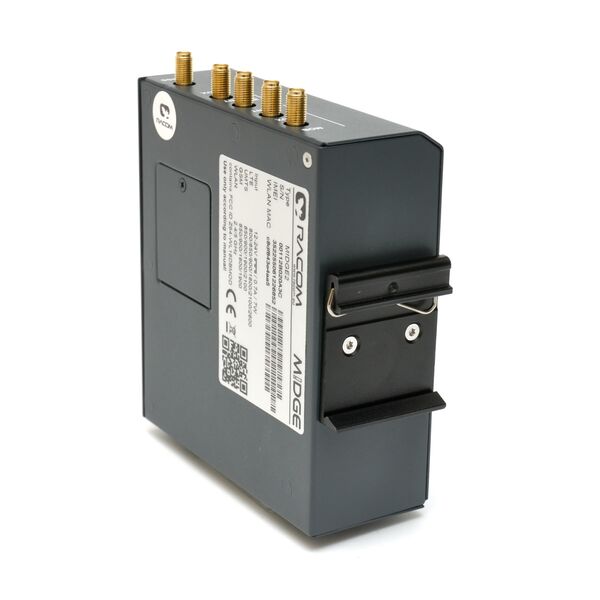

| Mounting | DIN rail, flat-bracket |
| Security | |
| Management | HTTP, HTTPS, SSH |
| Access accounts | 2 levels (User, Admin) |
| Encryption | Yes (AES256) with IPsec, OpenVPN |
| IPsec | Yes |
| Firewall | Layer 2 – MAC, Layer 3 – IP, Layer 4 – TCP/UDP, SMS filter |
| RADIUS | Yes |
| SW | |
| Fallback management | Yes |
| Connection supervision | Yes |
| Automatic connect recovery | Yes |
| SMS management | Yes |
| Software Development Kit | Full featured |
| Linux container | LXC |
| SMS / E-mail event notification | Yes / Yes |
| Routing | Static / Dynamic |
| BGP / OSPF | Yes / Yes |
| QoS | Yes |
| NAPT | Yes |
| User protocols on Ethernet | Yes |
| User protocols on COM | Modbus RTU, DNP3, IEC101, DF1, COMLI, C24, Cactus, ITT Flyght, RP570, Siemens 3964(R), UNI |
| Serial to IP convertors | Modbus RTU / Modbus TCP, Terminal server |
| VPN | OpenVPN, IPsec, PPTP, GRE |
| VRRP | Yes |
| NTP | Client / Server |
| SNMP | v1, v2c, v3 |
| Type Approval | CE, FCC |
