Zabezpieczenie odgromowe instalacji antenowych
Oryginalne rozwiązania zabezpieczeń odgromowych dla instalacji antenowych, dedykowane dla systemu ComAnt®
LP - zabezpieczenie odgromowe. LP montowany jest pomiędzy radiomodemem, kablem zasilającym anteny, a szyną wyrównawczą. LP to również transformator ćwierćfalowy, który wyrównuje impedancję przewodu antenowego oraz działa jako filtr częstotliwości harmonicznych. LP może być montowany bezpośrednio do radia lub za pomocą krótkiego kabla przejściowego. LP zakończone jest oczkiem M8 dla prawidłowego uziemienia (szyna wyrównawcza, przewód miedziany). Wewnętrzny i zewnętrzny przewodnik ma zwarte zasilanie na tym samym potencjale. Rozwiązanie jest bezobsługowe, dzięki temu zapewnia ciągłość pracy systemu.

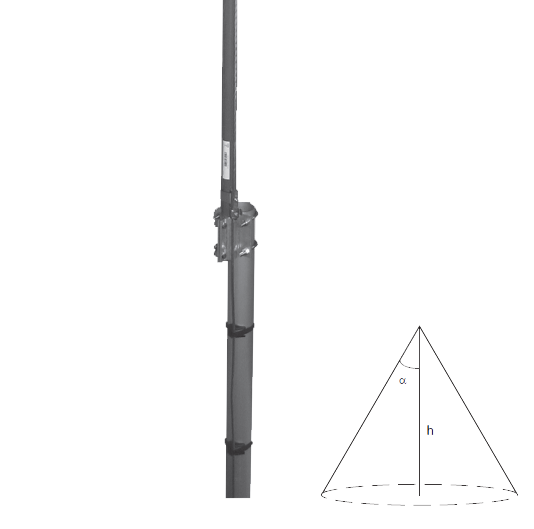

LR to piorunochron z włókna szklanego (iglica masztu), wypełniony pianką PU, przeznaczony do montażu zwodu pionowego, w sposób ciągły od samej góry do gruntu. Dzięki temu piorunochron zbiera uderzenia pioruna, a nie maszt antenowy wraz z anteną. Rozwiązanie eliminuje również skrzyżowania, które są słabym punktem sprowadzania wyładowań w dół. Zwód piopnowy mocowany jest do LR za pomoca dedykowanych uchwytów GS48 (w komplecie). Zalecana średnica przewodu miedzianego to 16mm2. LR przystosowany jest do prowadzenia dwóch przewodów od 16mm2 do 25mm2. Spełnia wymagania DIN V VDE 0185.

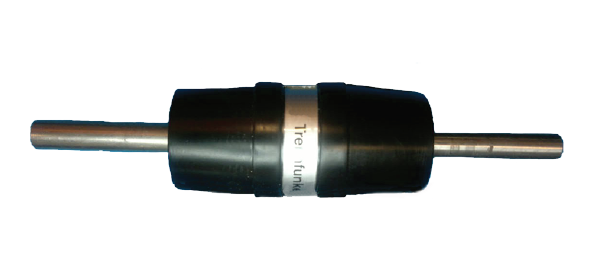

SG - Spark Gap - Iskiernik separacyjny 100kA
- Atest Ex zgodnie z dyrektywą ATEX 94/9 WE
- Oznaczenie: Ex II 2G EEx d IIC T6
- W zestawie z kablem przyłączeniowym 25 mm² Cu, o dużej elastyczności, z końcówką kabla, śrubą (M10), nakrętką i podkładką sprężystą
- Prąd udarowy: 100 kA (10/350 μs)
- Atest BET
