RipEX - Radiomodem i router radiowy IP - VHF/UHF
20 lat doświadczeń najlepszych inżynierów, zamknięte w jednej obudowie!

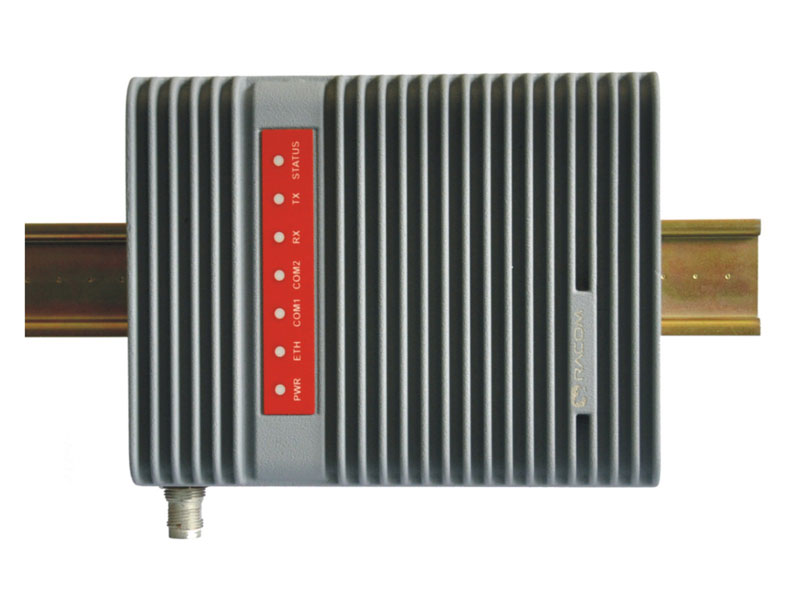

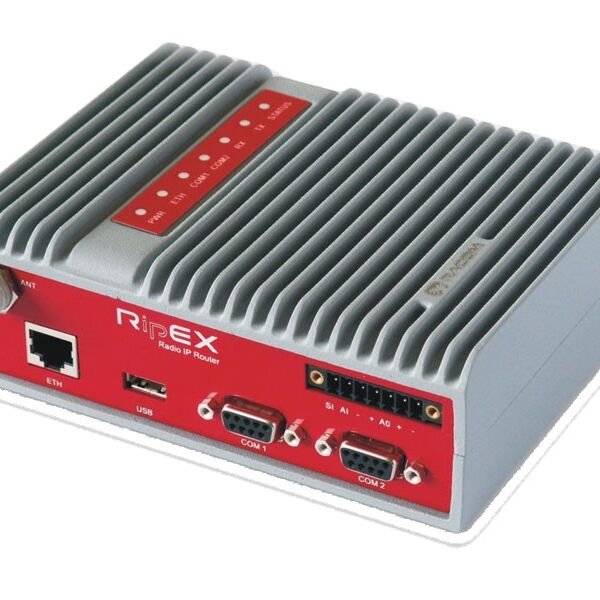

RipEX to najszybszy radiomodem i router radiowy IP na pasmo VHF/UHF, który oferuje prędkość przesyłu danych do 166kbps @ 50kHz. RipEX wykorzystuje unikatowy, opatentowany bezkolizyjny protokół transmisji danych. Każda jednostka może pracować jako główna (master), repeter, zdalny terminal lub wszystko jednocześnie. Odlewana, wzmocniona aluminiowa obudowa chroni elektronikę i stanowi jednocześnie radiator. Wyselekcjonowane przemysłowe i wojskowe komponenty elektroniczne, zapewnia wieloletnią eksploatację urządzenia.
RipEX został zaprojektowany w koncepcji Software Defined Radio. Oprogramowanie bazuje na systemie operacyjnym LINUX. Do konfiguracji potrzebna jest jedynie przeglądarka WWW. Każdy kto ma podstawową wiedzę o sieci TCP/IP jest w stanie przygotować RipEXy do pracy w kilkanaście minut. Po stronie konfiguracji radia należy tylko wprowadzić częstotliwość otrzymaną z UKE. Urządzenie ma również wbudowane narzędzia, które ułatwiają diagnozowanie połączeń radiowych i usuwanie ewentualnych problemów, bez potrzeby zakupu specjalistycznego sprzętu. RipEX wykorzystuje cyfrowe modulacje sygnału typu FSK, PSK oraz QAM. Opatentowane rozwiązania, "uodparniają" radio na interferencje. W efekcie radiomodemy pozwalają uzyskać łączność na odległość powyżej 50km, bez konieczności wzajemnej widoczności anten.

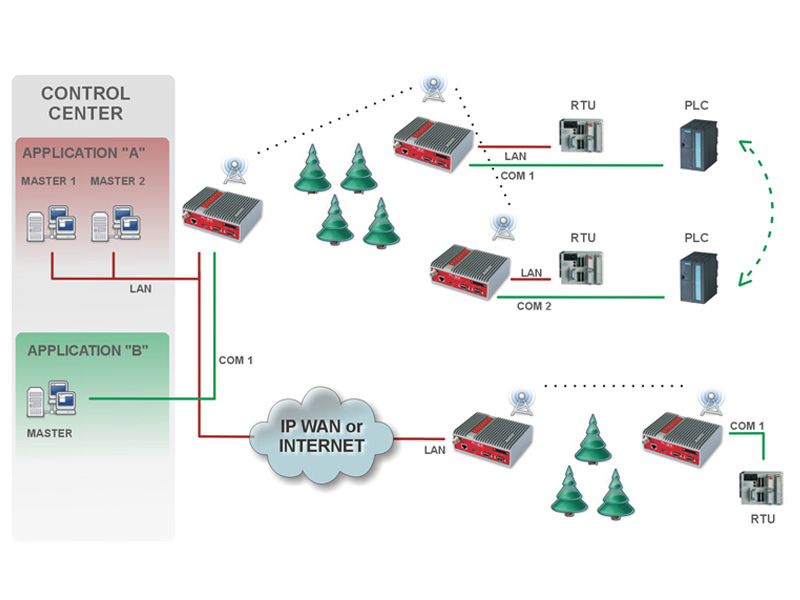

RipEX tworzy dwie sieci (warstwy) IP. Pierwsza z nich, to sieć własna, w której komunikują się ze sobą wszystkie urządzenia. W tej warstwie tworzone są też przeskoki dla repeterów, diagnozowanie jakości sygnału radiowego, itp. Druga warstwa to sieć TCP/IP czyli standardowa sieć LAN. W tej części zachodzi właściwa transmisja danych. Dzięki temu RipEX może pracować w sieciach hybrydowych. Jest możliwe np. włączenie do centralnego serwera, oddalonej instalacji obsługiwanej za pomocą RipEXów przy użyciu łącza xDSL. W równie prosty sposób można włączyć do sieci Ethernet wszystkie urządzenia, komunikujące się na portach RS232/RS485.
Licencjonowane pasmo radiowe (na wyłączność użytkownika), FEC, kontrola poprawności danych CRC32 na kanałach radiowych, szyfrowanie SSL do 2048bit, IPSec, AES256, hasła dostępowe do panelu konfiguracji, czy wbudowany firewall – pozwalają zapewnić pełne bezpieczeństwo przesyłanych danych.
RipEX gwarantuje łączność 24/7 i przeznaczony jest do systemów krytycznych, jak SCADA i telemetria przemysłowa. Może być stosowany również w bankomatach, terminalach sprzedażowych. RipEX jest adresowany również dla wszystkich przedsiębiorstw, które chcą dysponować własną, niezależną siecią transmisji danych na swoich obiektach przemysłowych, takich jak: produkcja i dystrybucja energii elektrycznej, infrastruktura, gospodarka wodna i ściekowa, Smart grid, meteorologia, itp.

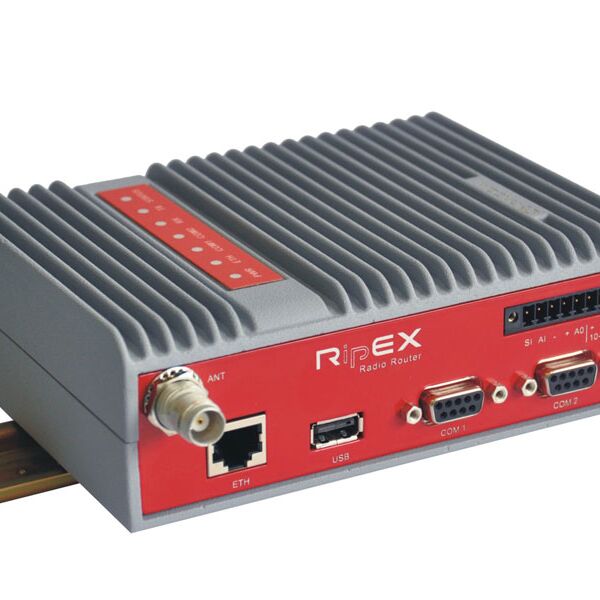

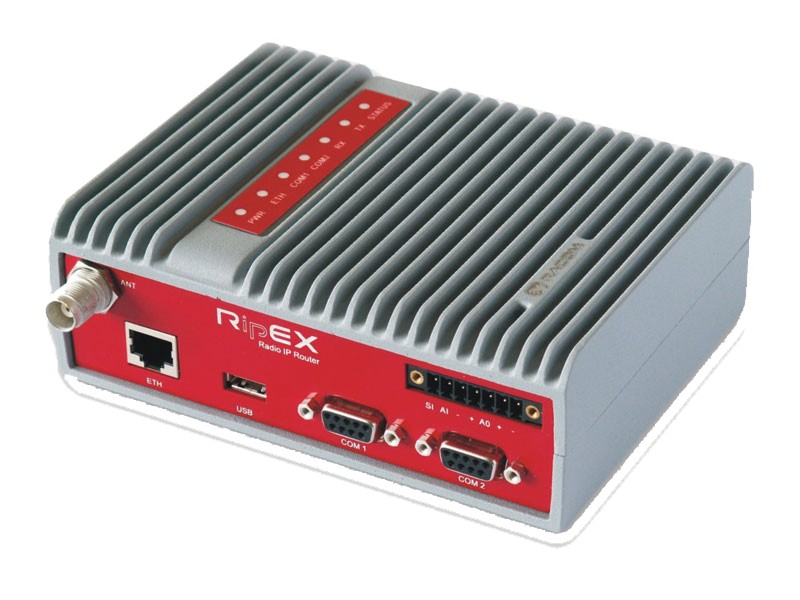

RipEX oferuje użytkownikowi port Ethernet 10/100 z opcją PoE, dwa porty RS-232 (w tym jeden jako RS485/422) oraz port USB do diagnostyki. Wsparcie dla większości protokołów przemysłowych jak: Modbus, IEC101, DNP3, Comli, DF1, Profibus, SLIP, Siemens 3964(R), IEC104, DNP3/TCP, Modbus TCP, serialSCADA. RipEX jest również konwerterem Modbus RTU / Modbus TCP.
Producent oferuje jedną wersję sprzętową, z możliwością odblokowania dodatkowych funkcji. Ma to swoją ogromną zaletę, gdyż w przypadku rosnących potrzeb można dokupić poszczególne opcje bez konieczności wymiany samego urządzenia. Użytkownik płaci więc za to, czego faktycznie potrzebuje. Urządzenia objęte są 3 letnią gwarancją producenta. W naszej firmie istnieje możliwość przedłużenia tego okresu do 5 lat.
Kod - zakres częstotliwości
RipEX-135 135–154 MHz
RipEX-154 154–174 MHz
RipEX-215 215–240 MHz
RipEX-300 300–320 MHz
RipEX-320 320–340 MHz
RipEX-340 340–360 MHz
RipEX-368 368–400 MHz
RipEX-400 400–432 MHz
RipEX-432 432–470 MHz
RipEX-470 470–512 MHz
RipEX-928 928-960 MHz
Wersja podstawowa RipEX oferuje:
- tryb pracy: most (bridge),
- prędkość przesyłu danych do 42kbps
- moc wyjściową od 0.1 do 5W
- COM1 (RS232),
- port USB do konfiguracji i serwisu.
Opcje zakodowane:
- RipEX SW ROUTER: (standardowa sieć TCP/IP). Zalecane, gdyż w tym trybie nie ma możliwości straty pakietów
- RipEX SW COM2: drugi port RS232/RS485
- RipEX SW 83/166kbps: obsługa odstępu międzykanałowego 25/50kHz (standard 6.25 i 12.5kHz)
- RipEX SW 10W: zwiększenie mocy nadajnika do 10W
- RipEX SW MASTER: wszystkie opcje w jednym pakiecie.
Opcje sprzętowe, które trzeba uwzględnić przy zamówieniu:
- RipEX HW DUAL – drugie gniazdo antenowe, czyli separacja anteny nadawczej i odbiorczej,
- RipEX HW GPS – odbiornik GPS do synchronizacji czasu rzeczywistego. Pełni również funkcję serwera NTP dla sieci RipEX.

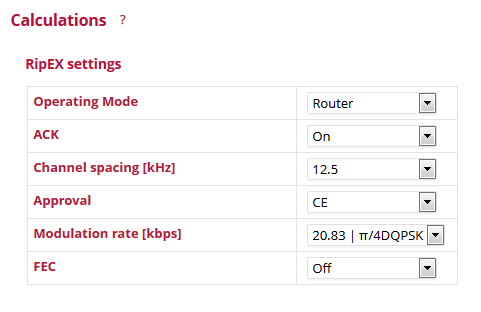

Kalkulator pozwala na wyliczenie obciążenia sieci radiowej w zależności od ilości urządzeń, stosowanych protokołów, używanych portów, mocy nadawczej, typu modulacji etc. Podaje średni czas opóźnień, w tym czas zwłoki wykonania polecenia przez jednostkę RTU. Kalkulator dostępny jest na stronie producenta.
Radiomodem zbudowany i zaprojektowany bez kompromisów. Zapewnia użytkownikowi wieloletnią eksploatację oraz komfort. Producent zajmuje się wyłącznie urządzeniami do radiowej transmisji danych od 1991 roku!
| Parametry radiowe |
|||||||||||||||||||||
| Zakres częstotliwości | 135–154; 154–174; 300–320; 320–340; 340–360; 368–400; 400–432; 432–470; 470-512; 928–960 MHz – szczegóły |
||||||||||||||||||||
| Odstęp międzykanałowy | 6.25 / 12.5 / 25 / 50 kHz (2) | ||||||||||||||||||||
| Stabilność częstotliwości | +/- 1.0 ppm | ||||||||||||||||||||
| Modulacja | Liniowa: 16DEQAM, D8PSK, π/4DQPSK, DPSK Wykładnicza (FM): 4CPFSK, 2CPFSK detail |
||||||||||||||||||||
| Szybkość transmisji RF – CE detail |
|
||||||||||||||||||||
| Szybkość transmisji – FCC detail |
|
||||||||||||||||||||
| Szybkość transmisji – Nielimitowane detail |
|
||||||||||||||||||||
| FEC (Forward Error Correction) | On/Off, 3/4 Trellis code with Viterbi soft-decoder | ||||||||||||||||||||
| Nadajnik | |
| RF Output power (Both Carrier and Modulated) |
Linear: 0.5 – 1.0 – 2.0 W Exponencial (FM): 0.1 – 0.2 – 0.5 – 1.0 – 2.0 – 3.0 – 4.0 – 5.0 – 10 (3) W |
| Duty cycle | Continuous |
| Rx to Tx Time | < 1.5 ms |
| Intermodulation Attenuation | > 40 dB |
| Spurious Emissions (Conducted) | < -36 dBm |
| Radiated Spurious Emissions | < -36 dBm |
| Adjacent channel power | < -60 dBc |
| Transient adjacent channel power | < -60 dBc |
| Receiver | |
| Sensitivity | detail |
| Anti-aliasing Selectivity | 50 kHz @ -3dB BW |
| Tx to Rx Time | < 1.5 ms |
| Maximum Receiver Input Power | 20 dBm (100 mW) |
| Rx Spurious Emissions (Conducted) | < -57 dBm |
| Radiated Spurious Emissions | < -57 dBm |
| Blocking or desensitization | detail |
| Spurious response rejection | > 70 dB |
| Electrical | ||||||||||||||||||
| Primary power | 10 to 30 VDC, negative GND | |||||||||||||||||
| Rx | 5 W/13.8 V; 4.8 W/24 V; (Radio part < 2 W) | |||||||||||||||||
| Tx / 4CPFSK, 2CPFSK |
|
|||||||||||||||||
| Tx / 16DEQAM, D8PSK, π/4DQPSK |
|
|||||||||||||||||
| Sleep mode | 0.1 W | |||||||||||||||||
| Save mode | 2 W | |||||||||||||||||
| Interfaces | |
| Ethernet | 10/100 Base-T Auto MDI/MDIX / RJ45 |
| COM 1 | RS232 / DB9F 300–115 200 bps |
| COM 2 | RS232/RS485 SW configurable / DB9F 300–115 200 bps |
| USB | USB 1.1 / Host A |
| Antenna | 50 ohms / TNC female |
| LED panel | |

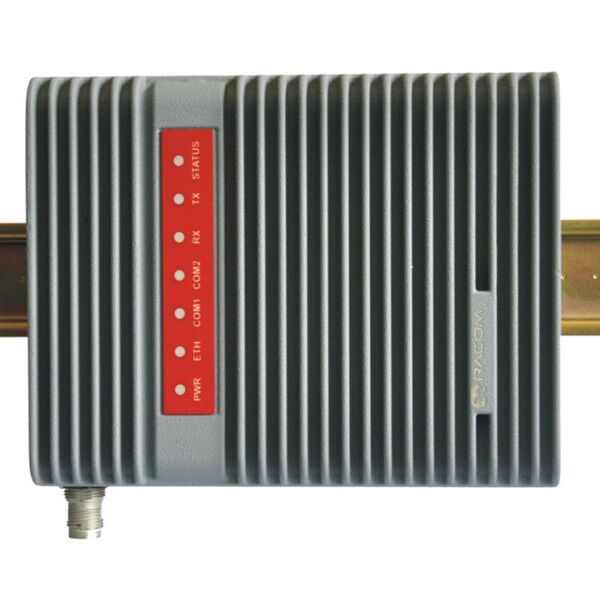

| 7x tri-color status LEDs | Power, ETH, COM1, COM2, Rx, Tx, Status |
| Environmental | |
| IP Code (Ingress Protection) | IP40 |
| MTBF (Mean Time Between Failure) | > 900 000 hours |
| Operating temperature | −40 to +70 °C (−40 to +158 °F) |
| Operating humidity | 5 to 95% non-condensing |
| Storage | −40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing |
| Mechanical | |
| Casing | Rugged die-cast aluminium |
| Dimensions | 50 H x 150 W x 118 D mm (1.97 x 5.9 x 4.65 in) |
| Weight | 1.1 kg (2.4 lbs) |

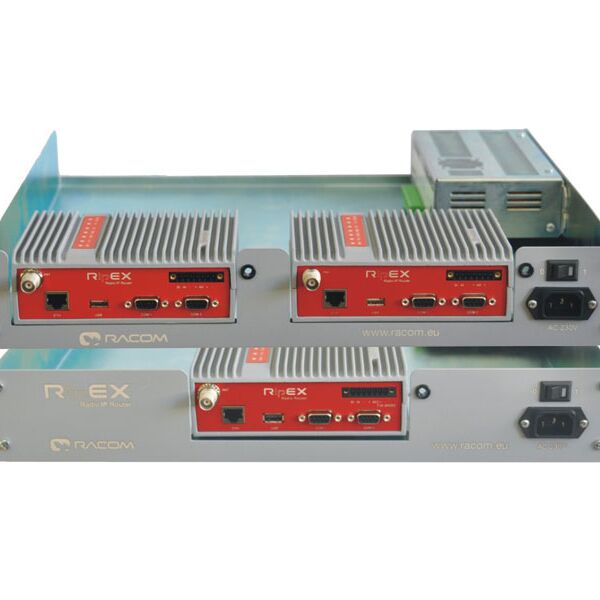

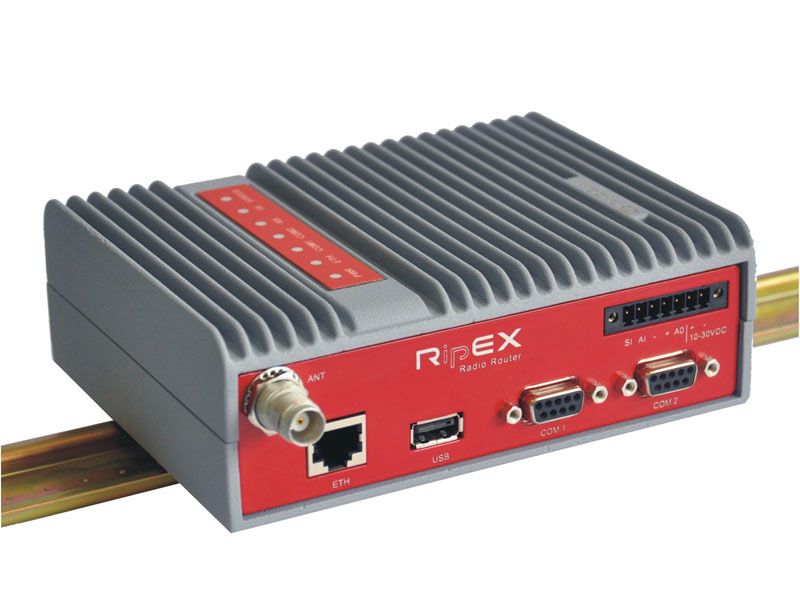

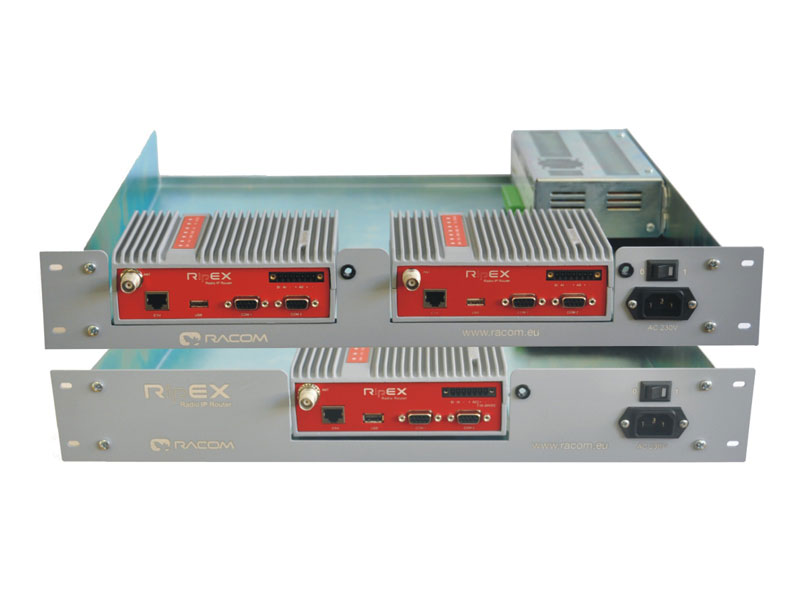

| Mounting | DIN rail, L-bracket, Flat-bracket, 19″ Rack shelf |
| SW | |
| Operating modes | Bridge / Router |
| User protocols on COM | Modbus, IEC101, DNP3, UNI, Comli, DF1, RP570, Profibus… |
| User protocols on Ethernet | Modbus TCP, IEC104, DNP3 TCP, Comli TCP Terminal server… |
| Serial to IP convertors | Modbus RTU / Modbus TCP, DNP3 / DNP3 TCP |
| Protocol on Radio channel | |
| Multi master applications | Yes |
| Report by exception | Yes |
| Collision Avoidance Capability | Yes |
| Remote to Remote communication | Yes |
| Addressed & acknowledged serial SCADA protocols | Yes |
| Data integrity control | CRC 32 |
| Encryption | AES256 |
| Optimization | up to 3x higher throughput |
| Diagnostics and Management | |
| Radio link testing | Yes (ping with RSS, Data Quality, Homogenity) |
| Watched values (Can be broadcast to neighbouring units. Received info displayed in Neighbours table) |
Device – Ucc, Temp, PWR, VSWR, (4)HW Alarm Input. Radio channel – (4)RSScom, (4)DQcom, TXLost[%] User interfaces – ETH[Rx/Tx], COM1[Rx/Tx], COM2[Rx/Tx] (4) not broadcast |
| Statistics | For Rx/Tx Packets on User interfaces (ETH, COM1, COM2) and for User data and Radio protocol (Repeates, Lost, ACK etc.) on Radio channel |
| Graphs | For Watched values and Statistics |
| History (Statistics, Neighbours, Graphs) | 20 periods (configurable, e.g. days) |
| SNMP | SNMPv1, SNMPv2 Trap alarms generation for Watched values |
| Monitoring | Real time/Save to file analysis of all physical interfaces (RADIO, ETH, COM1, COM2) and some internal interfaces between software modules (e.g. Terminal servers, Modus TCP server etc.) |
| Standards | |
| CE, FCC, ATEX, IECEx | |
| Spectrum | ETSI EN 300 113-2 V1.5.1 FCC Part 90 |
| EMC (electromagnetic compatibility) | ETSI EN 301 489-1 V1.9.2 ETSI EN 301 489-5 V1.3.1 |
| Safety | EN 60950-1:2006 EN 60950–1:2006/A11:2009 EN 60950–1:2006/A12:2011 EN 60950–1:2006/A1:2010 |
| Hazardous locations | EN 60079-0:2012, IEC60079-0:2011, UL60079-0:2013 EN 60079-11:2012, IEC60079-11:2011, UL60079-11:2013 |
(2) 50kHz channel spacing is HW depended. Units with older version boards are still in production. 50 kHz chanel spacing requirement kindly specify in your order
(3) for output power 10 W it is recommended to use input power above 11 VDC
RipEX-470 and 928 – max. RF Output power 8W
