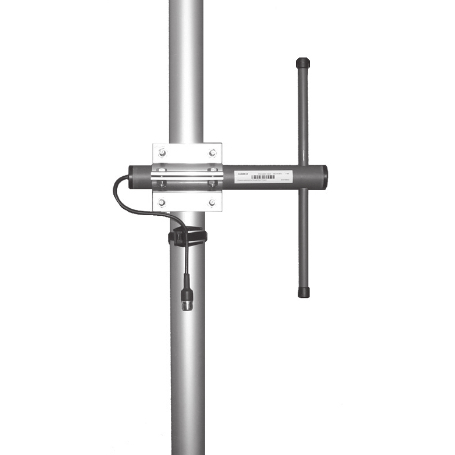

CAD | Dipol prosty 4dBi

Oferta anten obejmuje zakres częstotliwości od 135 do 960MHz. Dipole można łączyć w zespoły anten, tworząc układy dwukierunkowe (CAB2, CAB4), dookólne (CAE4), kolinearne (CAC2, CAC4) oraz cardioid (CAN4) przy użyciu dedykowanego splittera CS. Podstawową anteną jest dipol półfalowy o zysku 4dBi. Wymienione układy antenowe polecamy jako antenę bazową w systemach z jedną stacją główną, gdzie nie ma możliwości retransmisji, a jest konieczność uzyskania jak największego zasięgu sieci radiowej. W ofercie dipoli jest również antena CADABY dla miłośników cyfrowego radia DAB+.
Specyfikacja techniczna
Typ anteny | dipol półfalowy |
Częstotliwości | 135-145 MHz, 144-156 MHz, 154-166 MHz, 163-177 MHz, 221-239 MHz, 326-353 MHz, 336-364 MHz, 365-395 MHz, 380-410 MHz, 405-440 MHz, 440-475 MHz, 830-890 MHz, 890-960 MHz |
Impedancja | 50Ω |
Zysk energetyczny | 4dBi (1,85dBd) |
Polaryzacja | pionowa/pozioma |
Kąt promieniowania w płaszczyźnie H | 210º |
Kąt promieniowania w płaszczyźnie E | 80º |
Kod poziomej charakterystyki wg. zalecenia CEPT (wektor H) |
047KA00 |
Kod pionowej charakterystyki wg. zalecenia CEPT (wektor E) |
047KA00 |
Konektor | N(f) lub TNC(f) |
SWR | <1.5 |
Osłona / wykonanie | ABS odporny na promieniowanie UV, kolor RAL7012, wypełnienie pianką PU |
Radiator | miedziany |
Uchwyt montażowy | aluminiowy, Ø 35-60mm, obejmy i nakrętki ze stali nierdzewnej |
Zabezpieczenie przepięciowe | Zwarte DC |
Zakres temp. pracy | -40ºC / +80ºC |
IP | 67 |
Obciążenie wiatrem | zależnie od powierzchni anteny, od 23 do 62N @ 150km/h (CA450D 30N @ 150km/h) |
Waga | zależnie od wielkości anteny, od 610 do 860g (CA450D 650g) |
#do pobrania
Przykładowe aplikacje CAD

#instrukcje montażu
- CAB2 - antena dipol dwukierunkowy, poprzeczny - 6dBi (627.3 KiB)
- CAB4 - antena dipol dwukierukowy, poprzeczny - 9dBi (974.6 KiB)
- CAC2 - antena dipol kolinearny - 7dBi (933.4 KiB)
- CAC4 - antena dipol kolinearny - 11dBi (860.3 KiB)
- CAE2.pdf (227.9 KiB)
- CAE4.pdf (391.9 KiB)
- CAN4 - CARDIOID - 8dBi (881.5 KiB)
