CAY++++ | Antena kierunkowa 13dBi
CAY+++++ to dwunasto-elementowa antena kierunkowa typu yagi o zysku 13dBi. Antena wykonana jest z włókna szklanego i ABS, co zapewnia jej wysoką odporność na warunki atmosferyczne. Wnętrze wypełnione jest pianką PU o zamkniętych porach, dzięki czemu antena nie chłonie wody. Stopień ochrony IP wynosi 67. Radiator wykonany jest z miedzi. Antena ma zintegrowany dławik częstotliwości harmonicznych oraz zwarte DC.
Specyfikacja techniczna
| Typ anteny | kierunkowa yagi |
| Zakresy częstotliwości | 405-440 MHz, 440-475 MHz |
| Impedancja | 50Ω |
| Zysk energetyczny | 13dBi (10.85dBd) |
| Polaryzacja | pionowa/pozioma |

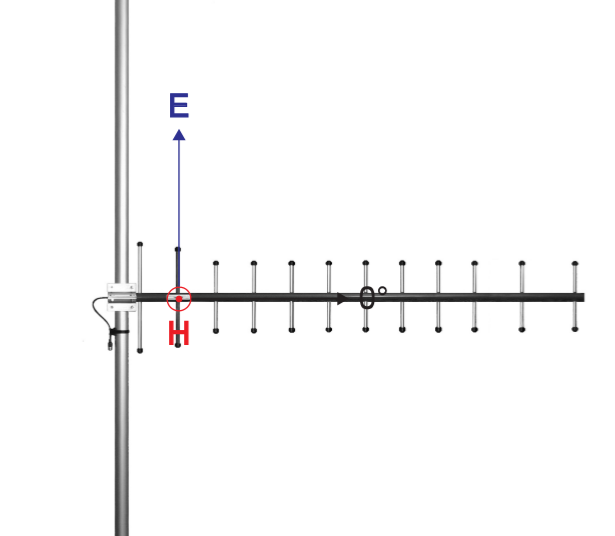

| Kąt promieniowania w płaszczyźnie H | 37º |
| Kąt promieniowania w płaszczyźnie E | 33º |
| Kod poziomej charakterystyki wg. zalecenia CEPT (wektor H) |
025EC16 |
| Kod pionowej charakterystyki wg. zalecenia CEPT (wektor E) |
025EC11 |
| Konektor | N(f) lub TNC(f) |
| SWR | <1.5 |
| Osłona / wykonanie | ABS odporny na promieniowanie UV, kolor RAL7012, wypełnienie pianką PU |
| Radiator | miedziany |
| Elementy pasywne | pokryte aluminium |
| Uchwyt montażowy | aluminiowy, Ø 35-60mm, obejmy i nakrętki ze stali nierdzewnej |
| Zabezpieczenie przepięciowe | Zwarte DC |
| Zakres temp. pracy | -40ºC / +80ºC |
| IP | 67 |
| Obciążenie wiatrem | zależnie od powierzchni anteny, od 160 do 173N @ 150km/h (CA450Y++++ 160N @ 150km/h) |
| Waga | zależnie od wielkości anteny, od 1460 do 1540g (CA450Y+++++ 1460g) |
