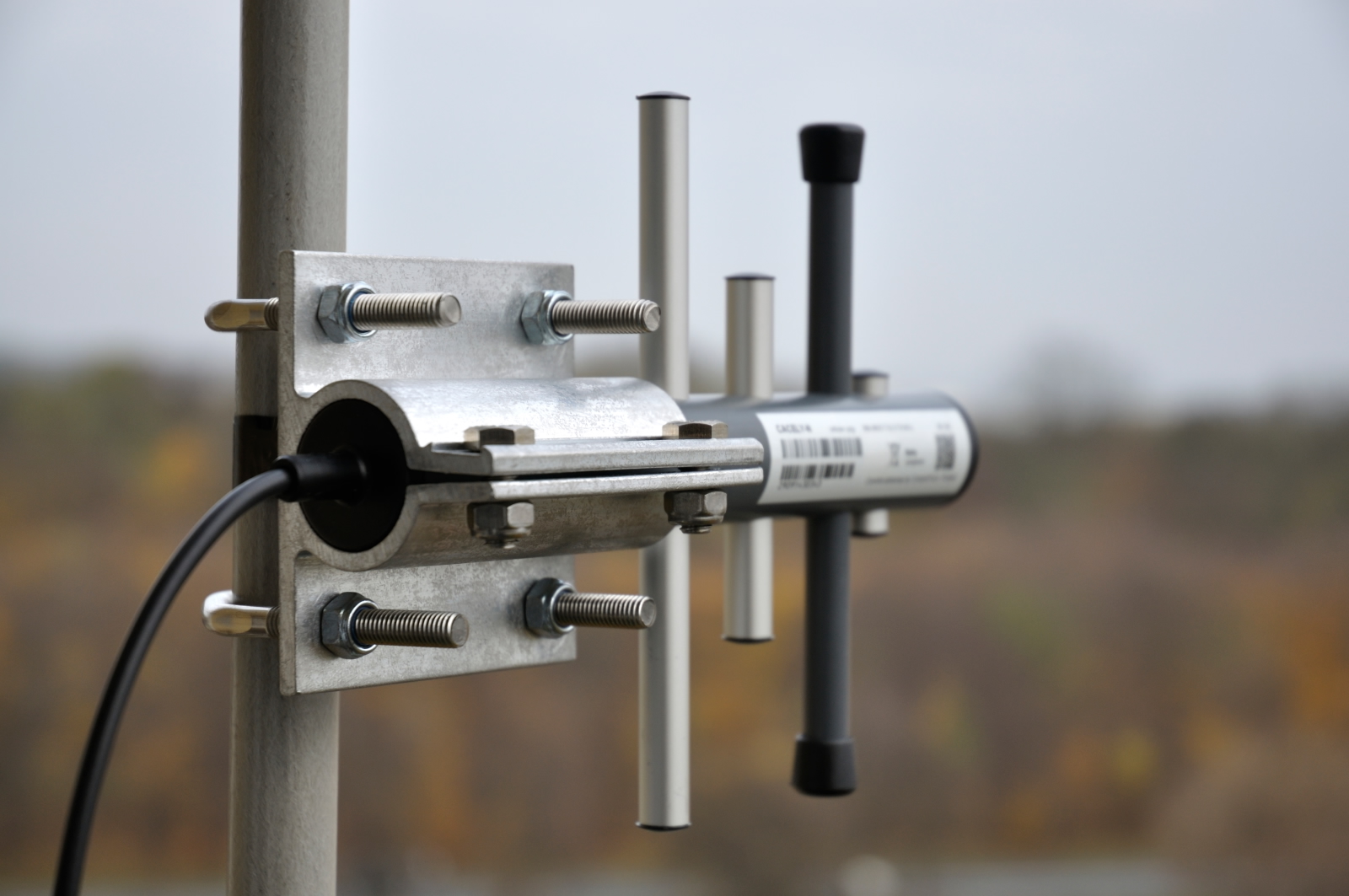

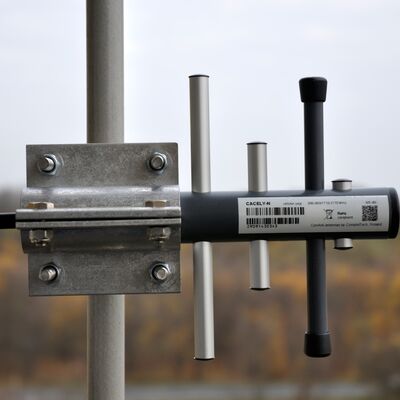

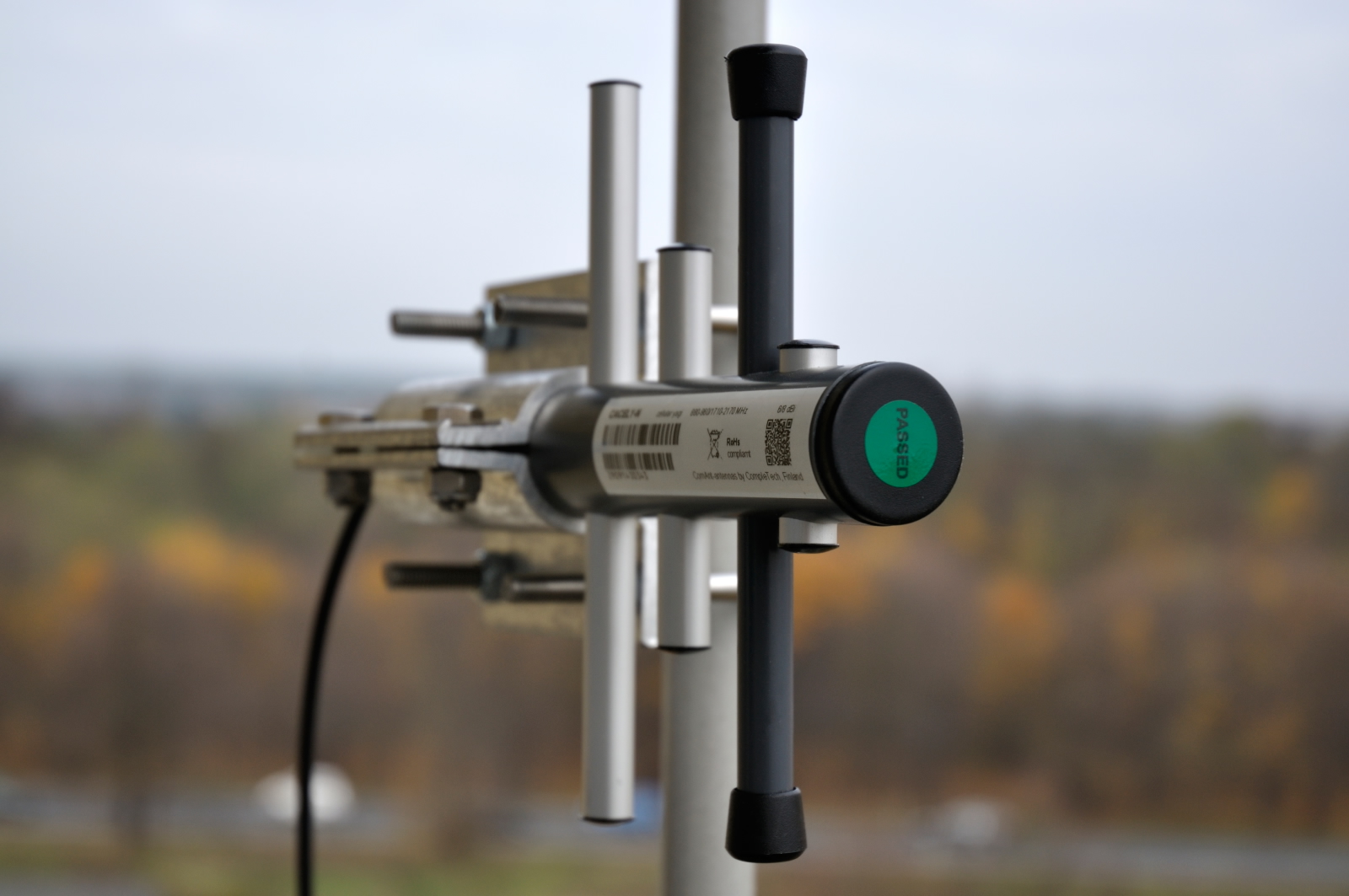

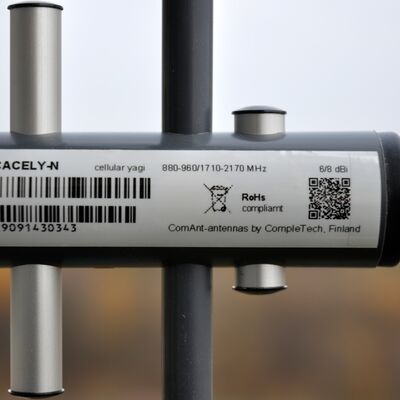

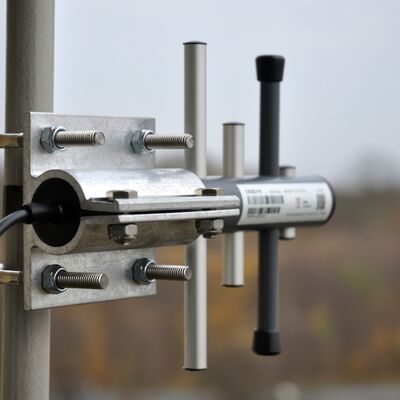

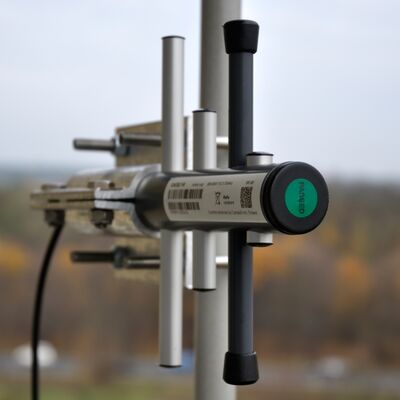

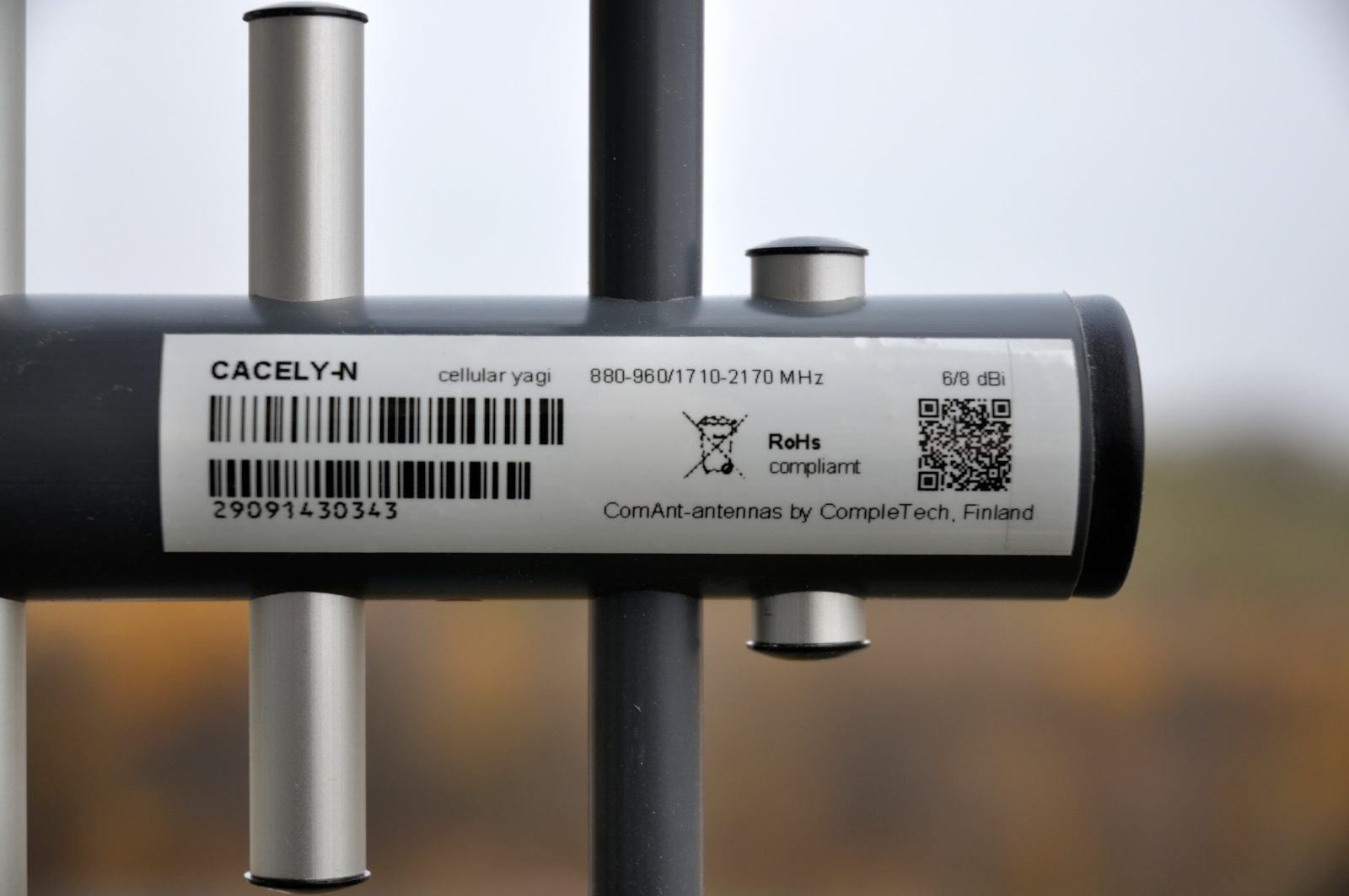

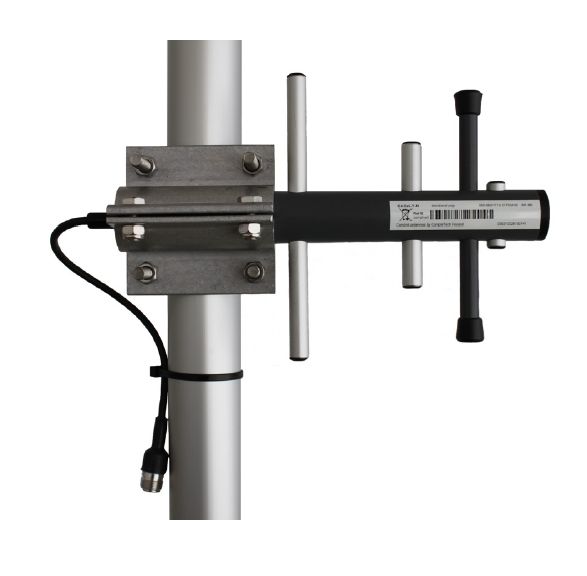

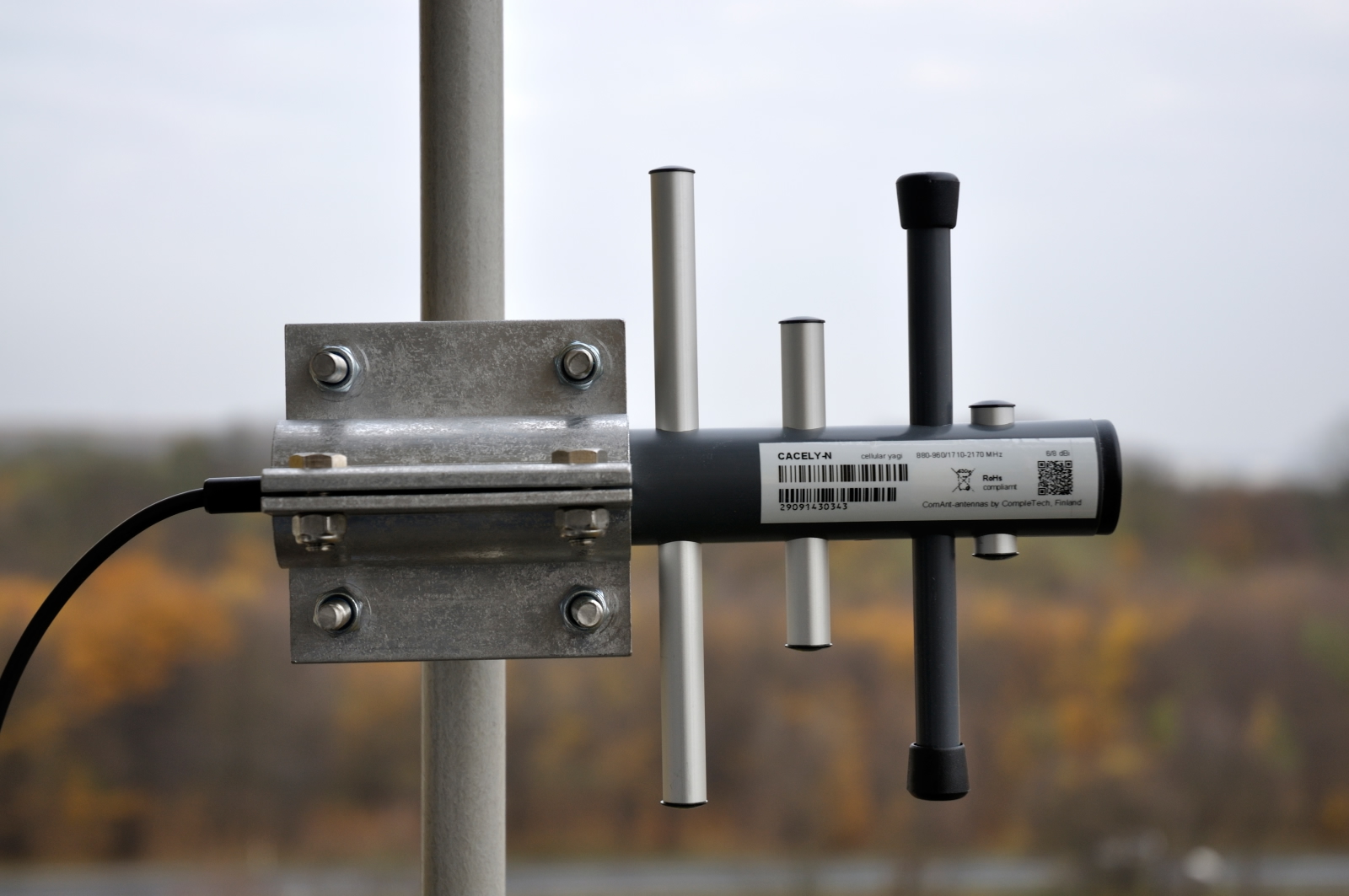

CACELY | Antena kierunkowa UMTS
Profesjonalna antena zaprojektowana do pracy w zakresie częstotliwości 880-960 i 1710-2170 MHz. Antena jest w pełni odporna na działanie czynników zewnętrznych. Lekka konstrukcja, idealne dopasowanie do zakresu częstotliwości UMTS, sprawia, że CACELY jest najlepsza propozycją na rynku. Sposób wykonania anteny oraz oraz materiały użyte do produkcji, zapewniają wieloletnią eksploatację, bez zmiany parametrów technicznych.
Cechy:
- IP67 – konstrukcja odporna na kurz, pył i wodę
- Wszystkie elementy elektromechaniczne są połączone wewnątrz zamkniętych komórek pianki poliuretanowej i zabezpieczone włóknem szklanym lub ABS przed promieniowaniem UV
- Promiennik oraz pozostałe elementy aktywne wykonane z miedzi
- Zabezpieczenie przed wewnętrznymi przepięciami na skutek działania śniegu, wody i lodu
- Zwarte DC dla zabezpieczenia urządzeń podłączonych do anteny,
- Szerokie pasmo i doskonałe parametry VSWR
- Małe rozmiary i niewielki opór dla wiatru
- Zintegrowany dławik RF zapobiega niepożądanemu promieniowaniu wstecznemu
- Wytrzymałość na wiatr do 150km/h
Specyfikacja techniczna
| Typ anteny | kierunkowa yagi |
| Częstotliwości | 880-960 / 1710-2170 MHz |
| Impedancja | 50Ω |
| Zysk energetyczny | 920MHz 6dBi @ 0º/ 1940MHz 8dBi @ 0º |
| Polaryzacja | pionowa/pozioma |
| Konektor | N(f) lub TNC(f) |
| SWR | <1.5 |
| Osłona / wykonanie | ABS odporny na promieniowanie UV, kolor RAL7012, wypełnienie pianką PU |
| Radiator | miedziany |
| Elementy pasywne | pokryte aluminium |
| Uchwyt montażowy | Ø 35-60mm, aluminium, obejmy i nakrętki ze stali nierdzewnej |
| Zabezpieczenie przepięciowe | Zwarte DC |
| Zakres temp. pracy | -40ºC / +80ºC |
| IP | 67 |
| Obciążenie wiatrem | 32N @ 150km/h |
| Waga | 660g |
| Długość | 260mm |
#do pobrania
Nasz test
Poniżej prezentujemy porównanie anteny profesjonalnej z produktem z tzw. "niskiej półki". Zmierzone parametry anteny CACELY są nieosiągalne dla innych produktów na ten sam zakres częstotliwości.
CACELY: masz antenowy, kabel współosiowy Belden H155 zakończony złączami N i SMA Telegartner, długości 10m. Zysk energetyczny anteny 6/8dBi.
ATK: maszt antenowy, zintegrowany kabel RG58, dł. 10m zakończony SMA. Zysk anteny 9dBi.
Urządzenie pomiarowe:
Cyfrowy analizator antenowy RigExpert AA-1000 (pomiar w paśmie 880-960MHz, kalibracja na 930MHz)
Obie anteny ustawiono w tym samym azymucie, na wybraną stację bazową odległą o około 6km. Do wykresów dołączamy zrzut ekranu z routera MiDGE, gdzie jest widoczny poziom sygnału zmierzony przez modem GSM oraz numer stacji bazowej. Czas stabilizacji łącza - 5min dla każdego pomiaru, przy zasymulowanym obciążeniu łącza.

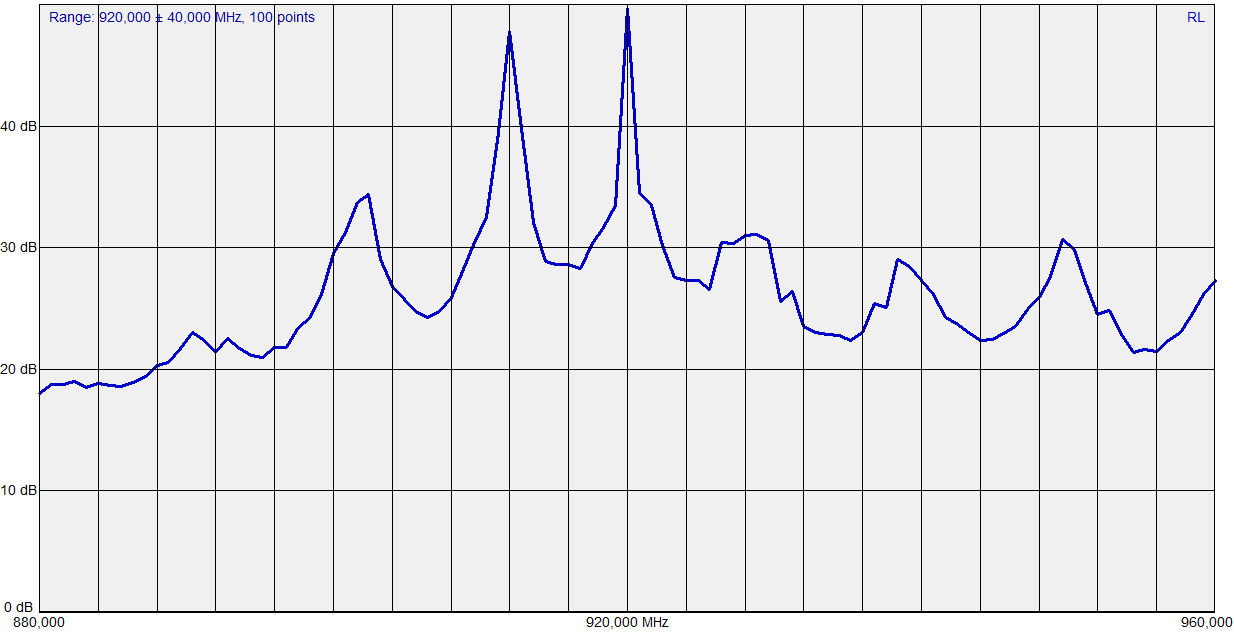

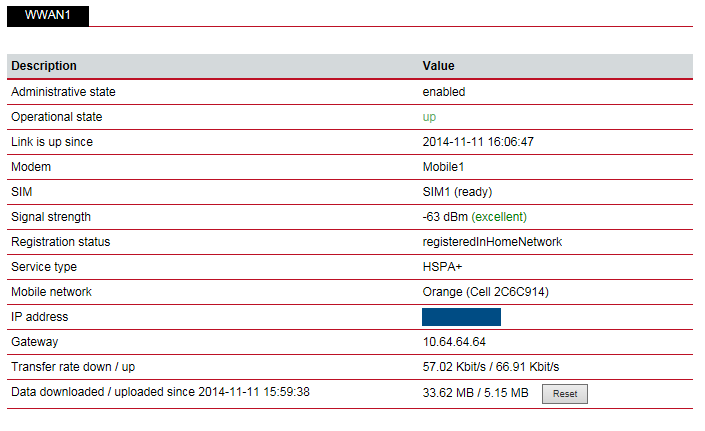

Antena CACELY firmy CompleTech

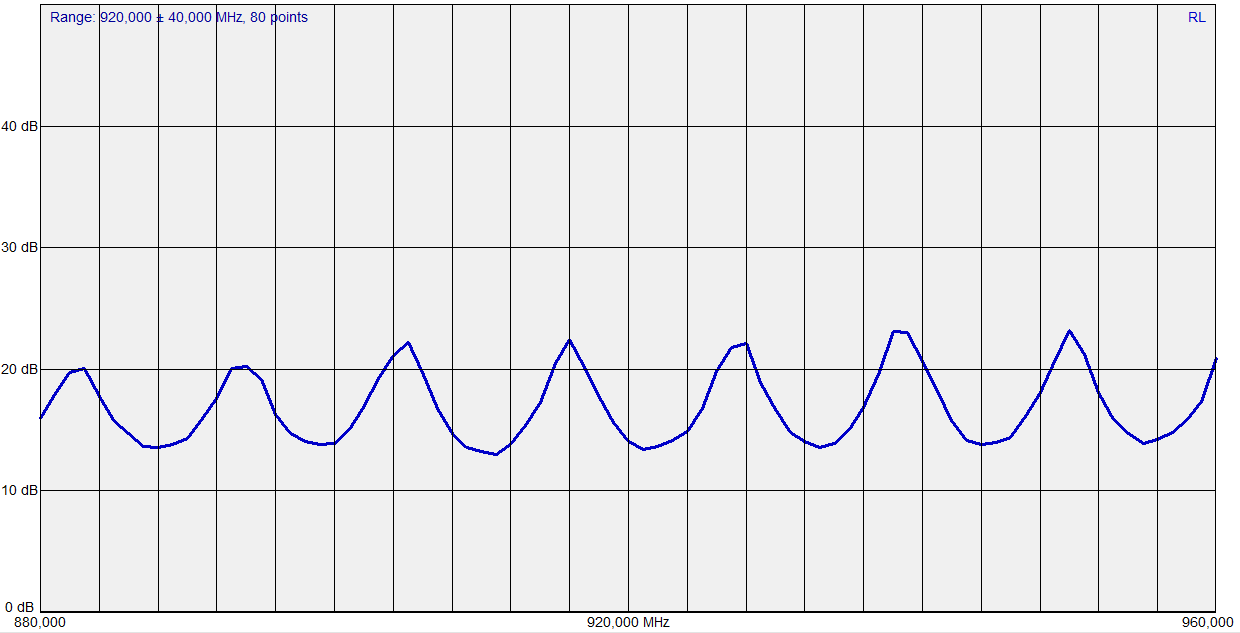

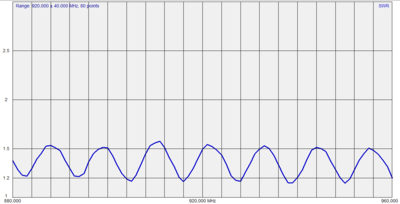

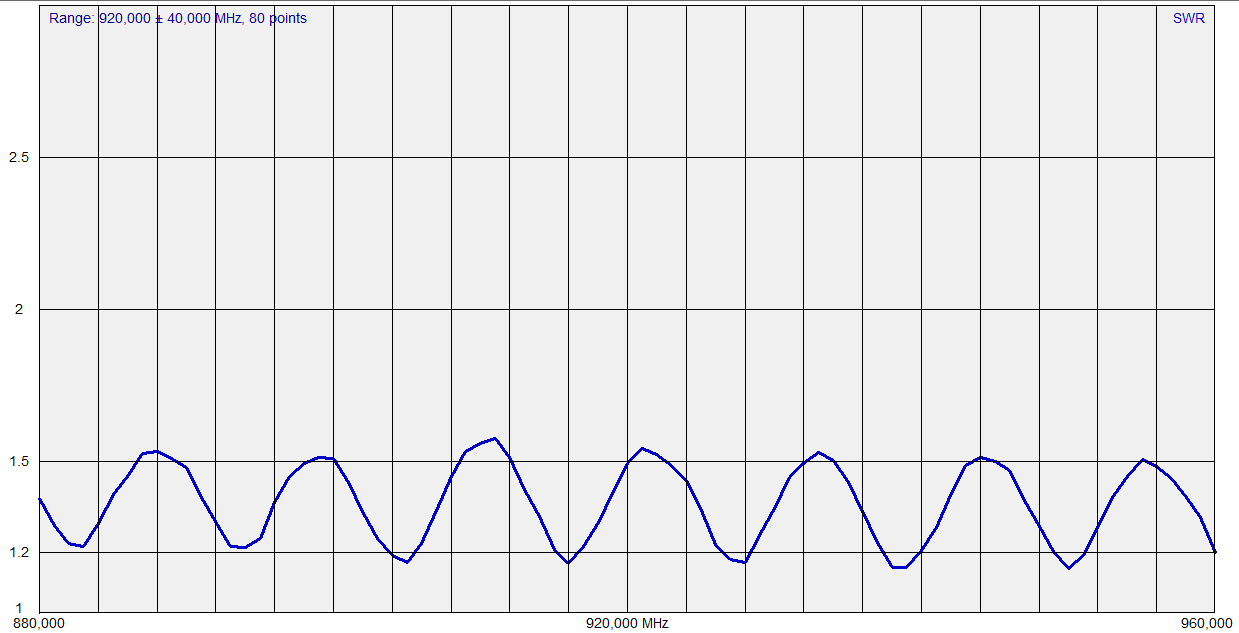

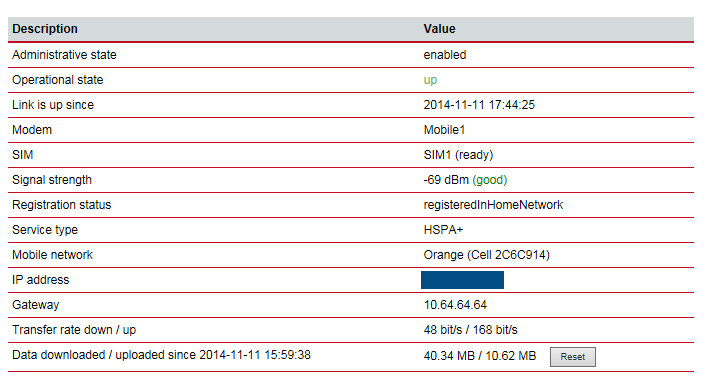

Dla porównania antena Yagi ATK-LOG 9dBi na analogiczny zakres częstotliwości.
Jak widać, poziom sygnału z anteny CACELY jest o 5dB wyższy, niż z anteny o "większym zysku. Dzieje się tak, ponieważ potocznie nazywana "wartość wzmocnienia anteny", co wyrażone jest w dB, tak naprawdę opisuje charakterystykę promieniowania anteny. Im większa wartość dB, tym antena ma mniejszy kąt świecenia (działa bardziej kierunkowo). Natomiast o jakości odbieranego i emitowanego sygnału, decyduje przede wszystkim dopasowanie anteny do zakresu pasma roboczego. Zatem antena nie wzmacnia sygnału, tylko modeluje wiązkę elektronów. Natomiast do wzmacniania sygnału, służą wzmacniacze.
"Jak czytać?

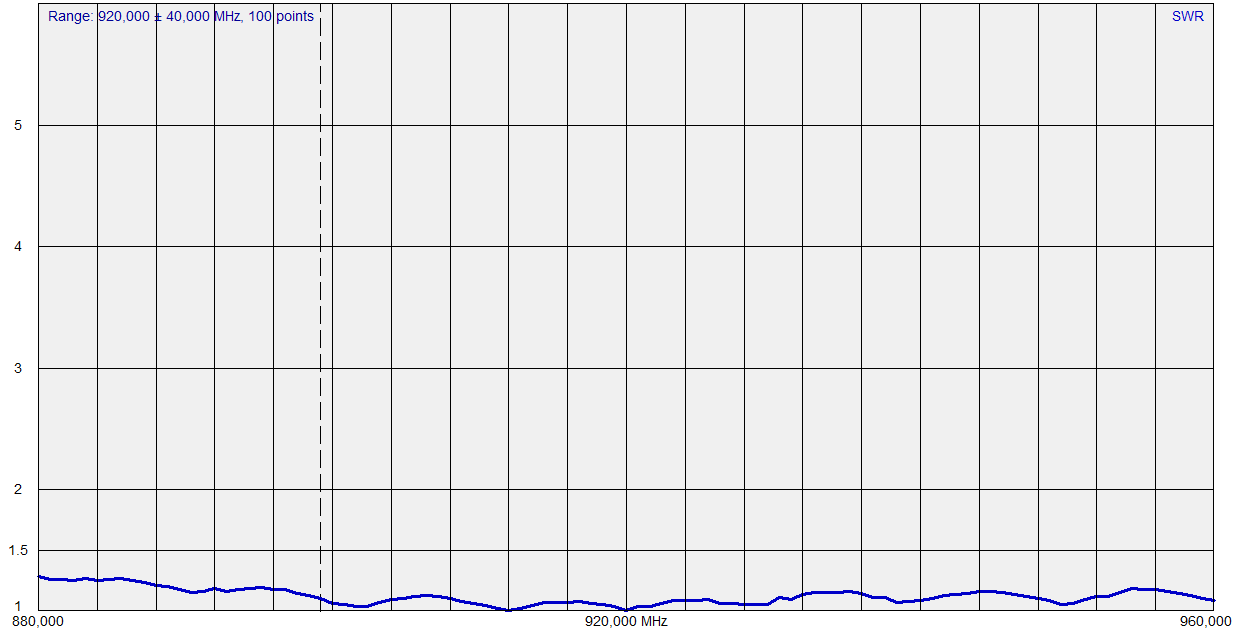

Jednym z parametrów opisujących antenę jest SWR czyli sygnał odbity od anteny do nadajnika. Im parametr jest niższy, tym więcej energii zostaje wypromieniowanej przez antenę. W przypadku CACELY w dwóch punktach mamy wartość bliską 1 czyli idealną. Praktycznie w całym przedziale pasma GSM (UMTS900, LTE800) wartość SWR nie przekracza 1.2. W systemach radiokomunikacyjnych takie anteny uważa się za bardzo dobre.
RL (return loss) nie jest wartością referencyjną. RL jest zależny od SWR. Im mniejsza wartość SWR tym wyższy RL, np.:
VSWR = 3 <-> RL = 6 dB
WSWR = 2 <-> RL = 9.5 dB
VSWR = 1.5 <-> RL = 14 dB
VSWR = 1.2 <-> RL = 20.8 dB

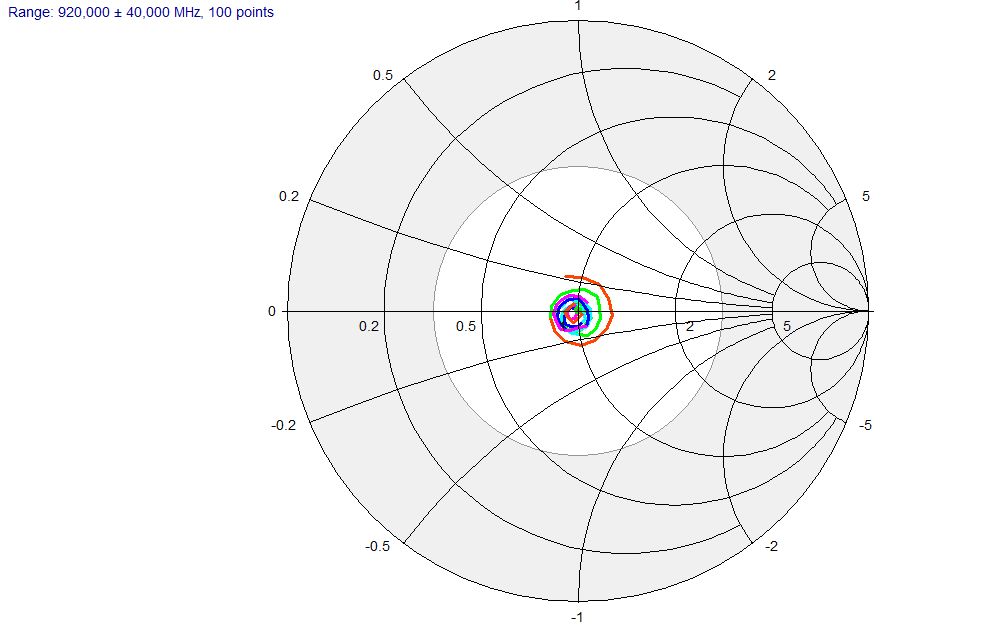

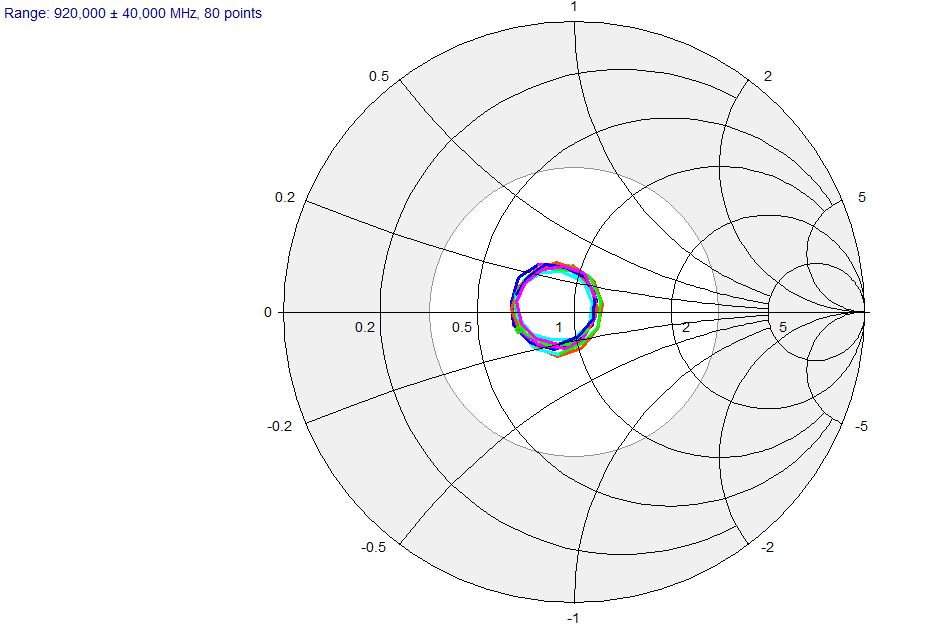

Wykres Smitha - to złożona forma wszystkich parametrów anteny. Najprostsza interpretacja - im kółeczko mniejsze, tym lepiej! Więcej informacji o antenach można uzyskać tutaj
