Kodowanie anten wg zaleceń CEPT

Urząd Komunikacji Elektronicznej wymaga, aby w składanych wnioskach określić charakterystyki promieniowania anten zgodnie ze specyfikacją CEPT. Poniżej zamieszczamy kompletną dokumentację, która szczegółowo wyjaśnia zagadnienie.

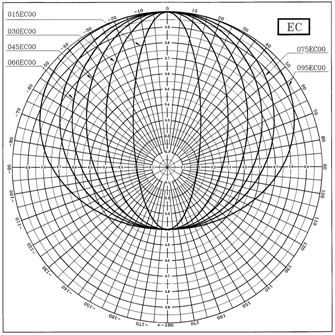

Uwaga: Jeżeli nie dysponują Państwo szczegółową specyfikacją anteny (np., model cyfrowy do modelowania matematycznego), to kody CEPT można określić na zasadzie porównania charakterystyki promieniowania przedstawionej w karcie katalogowej produktu, ze wzorcami zawartymi w załącznikach.

Źródło: https://bip.uke.gov.pl

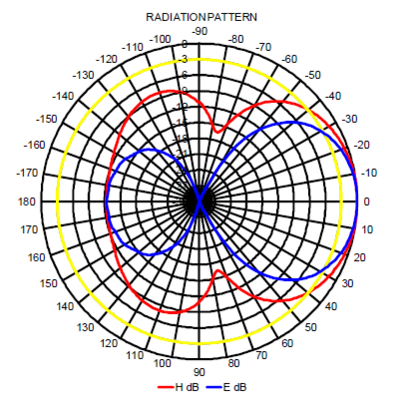

Przykład kodowania CEPT anteny CAY typu yagi

Powyższą antenę możemy ja opisać następująco:

H – 060EC00, E – 045EC00. Oznaczenie jest poprawne i można takie dane umieścić w załącznikach do wniosku. Dokładnie kodowanie wg CEPT tej anteny: H - 055EC35, E - 040EC35, jednak do takich obliczeń wymagane są dane numeryczne lub czytelny diagram anteny. Obliczamy następująco:

Antena CAY,

H = +-55° @ - 3 dB, F/B = 9 dB, SL = 9:

1st - 3 rd character: 055
4th - 5th character: EC
6th - 7th character: 10^(2-F/B*0.05) = 35

 H 055EC35

E = +-40° @ - 3 dB, F/B = 9 dB, SL = 9:
1st - 3 rd character: 040
4th - 5th character: EC
6th - 7th character: 10^(2-F/B*0.05) = 35

 E 040EC35

Powyższe obliczenie wykonał producent. Za pierwszym razem, korzystając wyłącznie z instrukcji, na zasadzie porównania, opisałem tą antenę następująco: H = 065EC35, E= 045EC35. Dokładność byłaby większa, gdyby diagramy wzorcowe były bardziej czytelne. Nie zmienia to faktu, że wszystkie prezentowane kody CEPT dla przykładowej anteny yagi są prawidłowe! Zdeklarowany kąt promieniowania oraz tłumienie listów bocznych nie może być mniejsze, niż jest faktycznie. Kodyfikacja „na oko” spełnia te wymagania i może zostać zastosowana.

Narzędzia

Pomocny może być również program VA99Toll. Program jednak nie "czytał" instrukcji kodowania HCM i "wprowadza stale w błąd" w przypadku anten dookólnych. Wyjaśnienie znajduje się tutaj.
