7.3 Routing
7.3.1 Routing statyczny
W tym menu widzimy wszystkie trasy routingu. Maski sieci mogą być podane w standardzie VIDR (24 oznacza podsieć 255.255.255.0).
|
Destination |
Docelowa sieć lub host zaprogramowany przez adres IP |
|
Netmask |
Maska sieci która tworzy w połączeniu z celem sieć. Pojedynczy host może być określony przez maskę sieci 255.255.255.255, domyślna trasa odpowiada 0.0.0.0 |
|
Gateway |
Następny skok który działa jak brama do tej sieci ( może być pominiętą w łączach peer-to-peer) |
|
Interface |
Interfejs sieciowy na który pakiety będą transmitowane do bramki albo poza po za sieć |
|
Metric |
Metryka routingu interfejsu (domyślnie 0). Metryka routingu jest używana przez protokoły routingu, wyższa metryka ma efekt zamieniania routingu na mniej faworyzowany. Metryka jest zaliczana jako dodatkowy „koszt” w sieci docelowej. |
|
Flags |
Flagi: (A)ctive, (P)ersistent, (H)ost Route, (N)etwork Route, (D)efault Route Active - Trasa uważana za aktywną może być nieaktywna jeśli interfejs tej trasy nie jest aktywny. Persistent – Trasa “uporczywa” oznacza że jest trasą skonfigurowaną, w przeciwnym wypadku odpowiada trasie interfejsu Host – Trasa jest trasą hosta, najczęściej ustawiona: 255.255.255.255 Network – Ścieżka jest ścieżką sieci, składającą się z adresu i maski sieciowej która tworzy podsieć do adresowania. Domyślna trasa – Ta trasa jest domyślna , adresy i maski sieciowe: 0.0.0.0 |

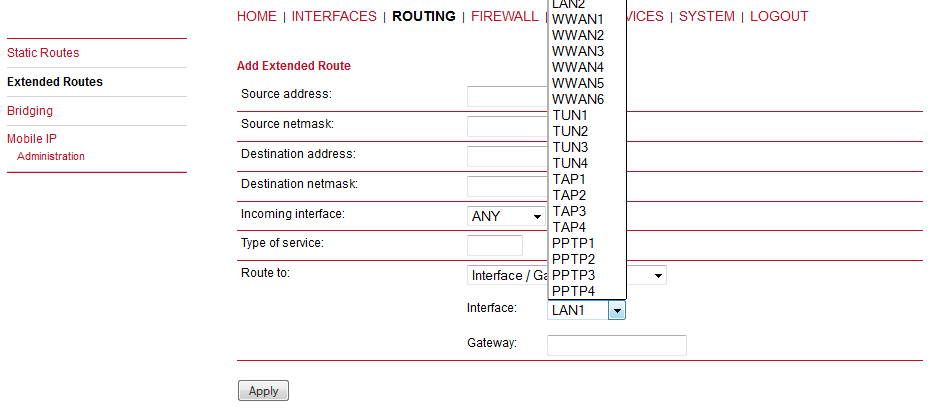

7.3.2 Extended Routes
Strona Extended Routes może być używana do routingu opartego na zasadach poprzedzających trasy statyczne.
Routing Rozszerzony może składać się nie tylko z adresu docelowego / maski sieci, ale również z maską sieci adresu źródłowego, interfejsu wejściowego i rodzaju usługi (TOS) pakietów.
|
Source address |
Adres źródłowy pakietu |
|
Source netmask |
Źródłowa maska sieci pakietu |
|
Destination address |
Adres docelowy pakietu |
|
Destination netmask |
Maska sieciowa docelowa pakietu |
|
Incoming interface |
Interfejs wejściowy na który pakiety będą przychodzić |
|
Type of service |
Wartość typu serwisu w nagłówku pakietu |
|
Route to: |
Określa docelowy interfejs albo bramę do której pakiet ma być skierowany |

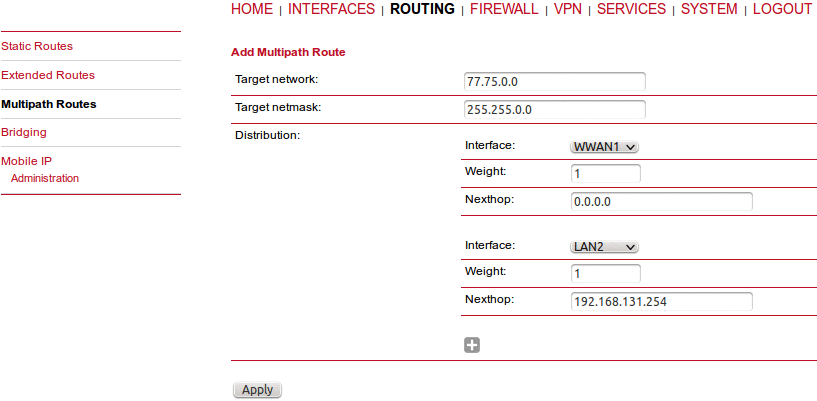

7.3.3 Trasy wielościeżkowe (Multipath Routes)
Trasy wielościeżkowe przeprowadzają wyważoną dystrybucję IP - sesji dla poszczególnych podsieci przez wiele interfejsów.
Co najmniej dwa interfejsy muszą być zdefiniowane do ustanowienia trasy wielościeżkowej. Dodatkowy interfejs może być dodany przez naduszenie przycisku „plus”.
|
Target network/netmask (Sieć docelowa / maska sieci) |
Sieć docelowa, dla której będzie zastosowane Trasy wielościeżkowe. |
|
Interfejs |
Interfejs dla wybranej ścieżki |
|
Weight (waga) |
Waga interfejsu w relacji do innych (wartość 4 i 1 dla dwóch ścieżek da wynik 80 i 20% dystrybucji) |
|
Nexthop (następny skok) |
Adres następnego skoku, który będzie użyty jako domyślna bramka dla wybranego interfejsu |
7.3.3 Bridging
Mosty sieciowe. Informacje o statusie mostu. Mosty zestawia się w sekcji INTERFACES - Ethernet -> Port stettings

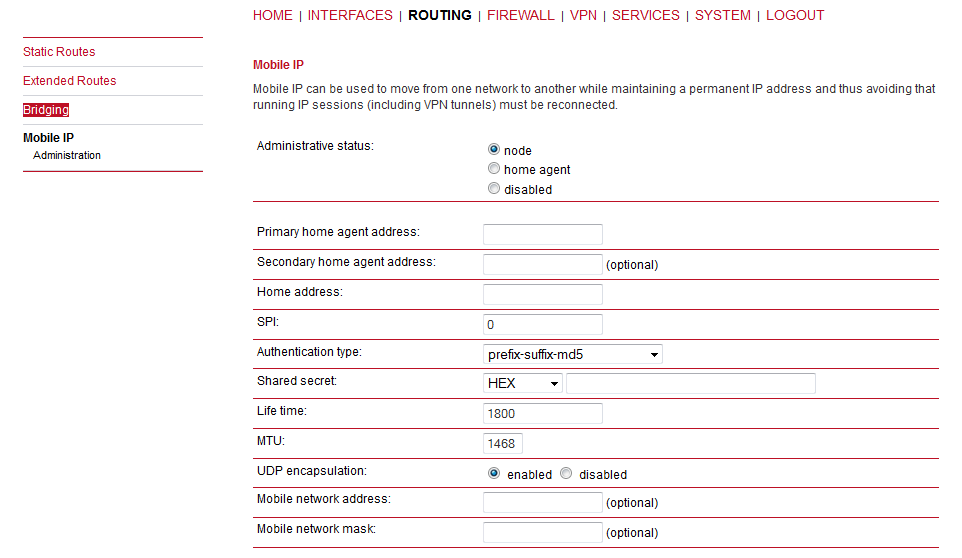

7.3.4 Mobile IP
Mobilne IP (MIP) można stosować w celu umożliwienia płynnego przełączania pomiędzy różnymi technologiami sieci WAN z zachowaniem tego samego adresu IP.
Usługa wymaga klucza licencyjnego.
