4. Produkt

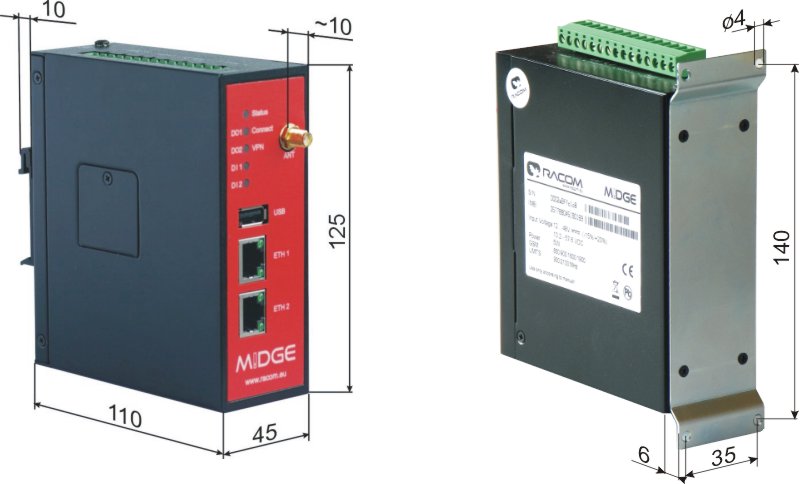

4.1 Wymiary

MiDGE - Wymiary urządzenia
Rys. Wymiary w mm

4.2 Konektory

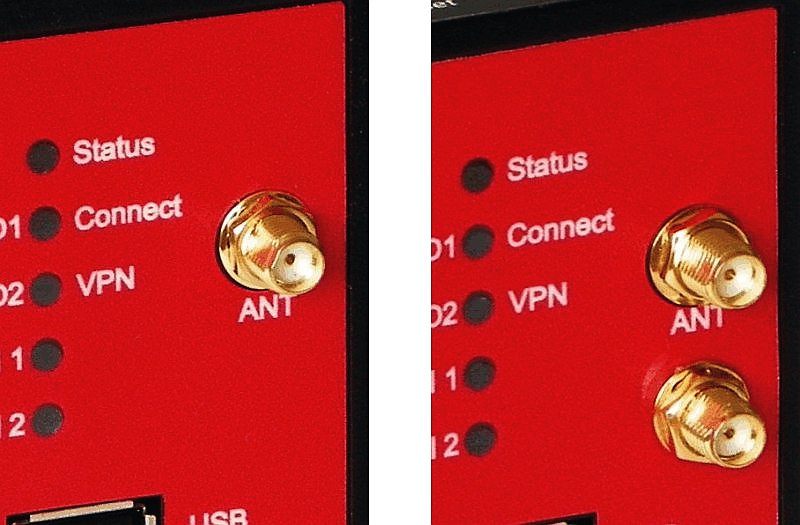

4.2.1. Złącza antenowe

MiDGE - Złącza antenowe
Rys. Złącza antenowe MiDGE

Model UMTS wyposażony jest w jedno gniazdo antenowe SMA.

Model LTE jest wyposażony w dwa gniazda antenowe. Złącze ANT służy jako główne gniazdo antenowe, drugie gniazdo obsługuje funkcję diversity*

* redukcja zakłóceń w kanale radiowym przy dużych prędkościach przesyłu danych

4.2.2 Porty Ethernet x2

MiDGE - Opis portów Ethernet
Rys. Porty Ethernet

Tab.4.1 Opis gniazda RJ45

Złącze RJ-45 Ethernet 10baseT i 100BaseT
pin sygnał
1 TX+
2 TX-
3 RX+
6 RX-

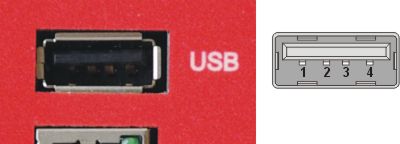

4.2.3 Port USB

MiDGE Opis portu USB
Rys. Port USB

Tab.4.2 Opis złącza USB

pin USBsygnałprzewód
1 +5 V czerwony
2 Data (−) biały
3 Data (+) zielony
4 GND czarny

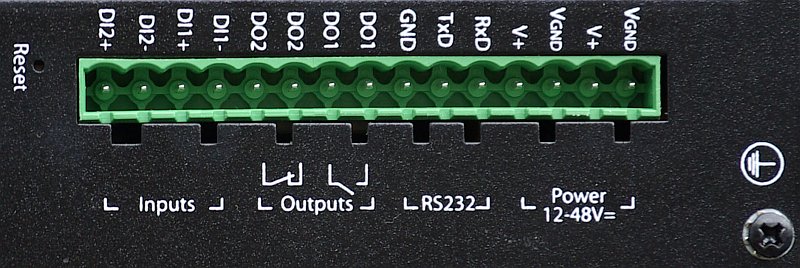

4.2.4 Złącze listwowe (śrubowe)

MiDGE Opis złącza listwowego (pinów)
Rys. złącze listwowe

Wtyczka złącza listwowego jest typu Stelvio Kontek CPF5/15 lub MRT3P/15V01 z rastrem 5.0mm

Tab. 4.3 Opis styków złącza

Pin

Opis styku

Sygnał

1

VGND

Uziemienie wewnętrzne połączone z uziemieniem obudowy

2

V+ (12–48 V=)

Podwójne wejście zasilania – nie połączone z pinem 4: 12-48VDC (−15 % +20 %) = 10.2–57.6 VDC

3

VGND

Uziemienie wewnętrzne połączone z uziemieniem obudowy

4

V+ (12–48 V=)

Podwójne wejście zasilania – nie połączone z pinem 2: 12-48VDC (−15 % +20 %) = 10.2–57.6 VDC

5

RxD

RS232 – RxD (otrzymywanie danych)

6

TxD

RS232 – TxD (wysyłanie danych)

7

GND

RS232 – GND (uziemienie)

8

DO1:

Cyfrowe wyjście. Przekaźnikowe, otwierane z MIDGE bez zasilania

9

10

DO2:

Cyfrowe wyjście. Przekaźnikowe, otwierane z MIDGE bez zasilania

11

12

DI1-

Cyfrowe wejście 1

13

DI1+

Cyfrowe wejście 1

14

DI2-

Cyfrowe wyjście 2

15

DI2+

Cyfrowe wyjście 2

Tab.4.4 Poziomy wejść

Poziom logiczny 0

0 do 5.6 VDC

Poziom logiczny 1

7.2 do 40 VDC

Uwaga: Ujemne napięcie nie będzie rozpoznane

Tab.4.5 Poziomy wyjść

Maksymalny prąd ciągły

1A

Maksymalne napięcie przełączania

60 VDC, 42 VAC (Vrms)

Maksymalna moc przełączania

60W

Tab. 4.6 Ryzyko uszkodzenia urządzenia, w przypadku błędnego podłączenia przewodów

pin

Opis pinu



Pozycja wtyczki



Pozycja wtyczki



Pozycja wtyczki



Pozycja wtyczki

1

VGND

-

OK

+

BU



-



-

2

V+ (12–48 V=)

+

-

-

BU

+

BU

3

VGND

-

OK

+

BU

+

-

4

V+ (12–48 V=)

+

-

-

BU

+

UM

5

RxD

-

UM 1

+

UM 1

+

-

6

TxD

+

-

-

UM 1

+

BU1

7

GND

-

BU

+

BU

+

-

8

DO1-1

+

-

-

BU2

+

BU2

9

DO1-2

-

BU

+

BU

+

-

10

DO2-1

+

-

-

BU3

+

BU3

11

DO2-2

-

BU

+

BU

+

-

12

DI1-

+

-

-

OK4

+

BU4

13

DI1+

-

BU

+

BU

+

-

14

DI2-

+

-

-

OK4

+

BU4

15

DI2+









+

-



OK – Praca prawidłowa
UM – uszkodzenie możliwe
BU – Uszkodzenie nie  oczekiwane
[1] przy napięciu >15v uszkodzenie możliwe
[2] jeśli przekaźnik jest zamknięty (normalnie otwarty), przekaźnik zostanie uszkodzony gdy natężenie >5A
[3] jeśli przekaźnik jest zamknięty (normalnie zamknięty), przekaźnik zostanie uszkodzony gdy natężenie >5A
[4] przy napięciu >40V,  uszkodzenie obwodu wejściowego możliwe

4.2.5 Przycisk RESET

Przycisk Reset jest położony obok złącza listwowego, opisany jako „reset”. Do naduszenia przycisku użyj np. spinacza.
Naduś przycisk na co najmniej 3 sekundy aby zresetować router. Przytrzymaj 10 sekund aby przywrócić ustawienia fabryczne. Rozpoczęcie resetu fabrycznego jest potwierdzone przez zapalenie się wszystkich diod LED przez 1 sekundę. Następnie możemy zwolnić przycisk.

4.3 Wskaźniki LED

MiDGE Wskaźniki LED

Tab. 4.7 Sygnalizacja LED

Etykieta Sygnalizacja Opis fukncji
Stan urządzenia miga wolno Urządzenie staruje
ciągłe Gotowy
zielony Opis po prawej stronie
żółty Opis po lewej stronie
Połączenie zielony ciągły Bardzo dobry sygnał sieci
żółty ciągły Średniej jakości sygnał
czerwony ciągły Słaby sygnał GSM
czerwony migający Moduł GSM rozłączony, poszukuje sygnału sieci
czerwony ciągły Połączony
VPN zielony ciągły Połączenie VPN jest aktywne
zielony migający VPN włączony (skonfigurowany) ale nie połączony
DO1 żółty WŁ Zamknięte
żółty WYŁ Otwarte
DO2 żółty WŁ Zamkniete
żółty WYŁ Otwarte
DI1 żółty WŁ Wejście aktywne
żółty WYŁ Brak sygnału
DI2 żółty WŁ Wejście aktywne
żółty WYŁ Brak sygnału

4.4 Specyfikacja techniczna

Tab.4.8 Specyfikacja techniczna

Interfejs LTE-450

4G – LTE: B3(1800), B7(2600), B20(800), B31(450), all bands with diversity

3G – WCDMA, HSPA, HSPA+: B1(2100), B8(900), all bands with diversity

2G – GPRS, EDGE, GSM: 900, 1800

Data rates up to 100 Mbps downlink / 50 Mbps uplink

Interfejs LTE

LTE, HSPA+, UMTS, EDGE, GPRS, GSM

4G–LTE: 800/900/1800/2100/2600 MHz

3G–UMTS/HSPA+: 900/2100 MHz

2G–GSM/GPRS/EDGE: 900/1800/1900 MHz

Szybkość transmisji danych do 100 Mbps downlink / 50 Mbps uplink

Ethernet

2× Ethernet 10/100 Base-T, Auto MDX, 2× RJ45, most albo router

Interfejs szeregowy

1× 3-stykowy RS232 na 15-pinowym bloku złącza listwowego

Cyfrowe wejścia i wyjścia  I/O

2 cyfrowe wejścia

0–5.6 VDC poziom 0;

7.2–40 VDC poziom 1, maksymalne napiecie 40 VDC

2 cyfrowe wyjścia

Wyjścia przekaźnikowe, stan: 1- NO, 2- NC

Maksymalny prąd ciągły 1A

Max. napięcie przełączania 60 VDC, 42 VAC (Vrms)

Maksymalna moc przełączania 60 W na 15-pin bloku złącza listwowego

USB

USB host obsługuje urządzenia do zapisu danych jak klucze USB.

Złącze USB type A

Złącze antenowe

Impedancja

50 Ω

Złącze

SMA żeńskie

Zasilanie

Napięcie wejściowe

10.2–57.6 VDC (12–48 VDC –15 % / +20 %)

Pobór mocy

Rx max. 3.2 W

Tx max. 5 W

Warunki środowiskowe

Do użytku wewnętrzenego, IP40

Metalowa obudowa, zawarty zestaw do montażu na szynie DIN

Zakres temperatur pracy: –25 do +70 °C

Wilgotność: 0 to 95 % (bez kondensacji)

Kategoria przepięciowa: II

Stopień zanieczyszczenia: 2

Mocowanie

Szyna DIN 35mm (opcja uchwyt-L)

Wymiary/Waga

125 × 45 × 110 mm, 450 g

Homologacja

CE, R&TTE (Deklaracja zgodności)

Opcje

Anteny

Różne anteny w zależności od potrzeb klienta

Zestaw montażowy

Dostępny jest zestaw montażowy

4.5 Oferowane modele

M!DGE LTE-450

GPRS/EDGE/UMTS/HSPA+/LTE router, 2Eth, RS232, 2DI, 2DO

Zawarty zestaw do montażu na szynie DIN

M!DGE-LTE

GPRS/EDGE/UMTS/HSPA+/LTE router, 2Eth, RS232, 2DI, 2DO

Zawarty zestaw do montażu na szynie DIN



Dostępne rozszerzenia programowe (licencje)

Dostępne funkcje:

  • Mobile IP:  Ten klucz programowy pozwala zbudować tunel VPN MobileIP,
    więcej informacji na stronie http://en.wikipedia.org/wiki/Mobile_IP
  • Rozszerzenie serwera VPN: Dostępne jest rozszerzenie licencji stanowisk dla serwera OpenVPN,
    standardowo router obsługuje do 10 użytkowników, z kluczem do 25.

Dodatkowe funkcje routera dodajemy przez menu SYSTEM –> Licensing.

4.6 Akcesoria

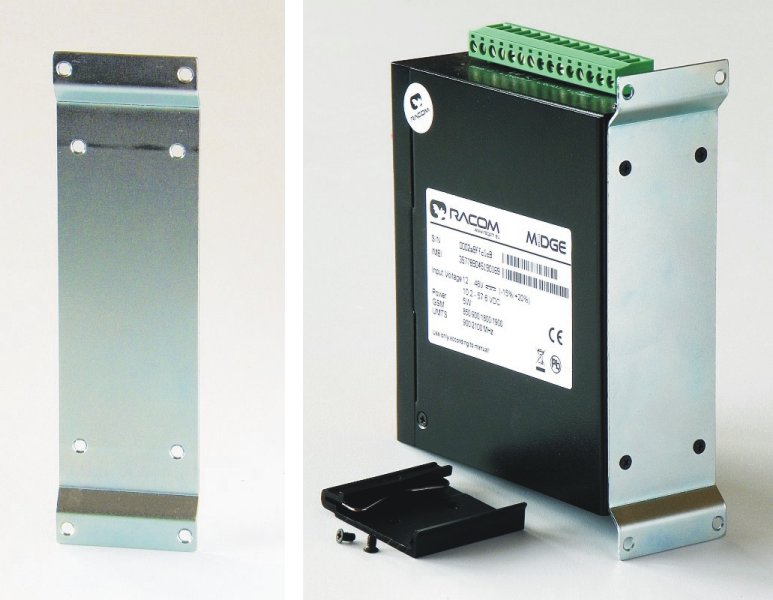

4.6.1 Uchwyt do montażu płaskiego

MiDGE Uchwyt do montażu płaskiego
Rys. Uchwyt do montażu płaskiego

Przed instslacją uchwytu do montażu płaskiego, proszę zapoznać się z rozdziałem Instalacja oraz wymiarami

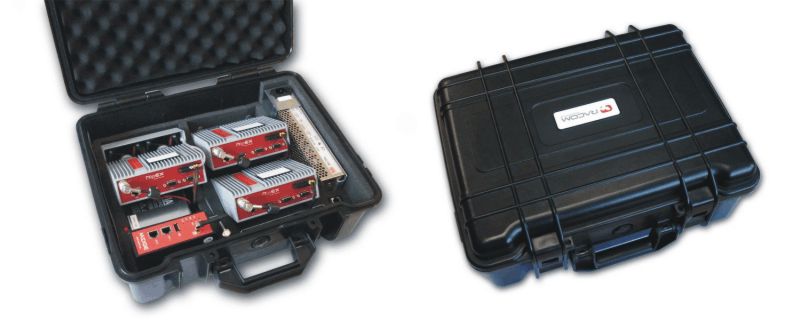

4.6.2 Zestaw prezentacyjny

RipEX - Zestaw prezentacyjny

Zestaw DEMO pozwala na prezentację urządzeń oraz prowadzenie testów terenowych. W skład zestawu wchodzą trzy Radioroutery RipEX (widoczny na zdjęciu MiDGE nie jest częscią zestawu). Całość zamknieta jest w mocnej, wodoodpornej walizie, z własnym zasilaczem i akumulatorem. Wysposażenie to jest niezbędne w czasie prezentacji możliwości urządzeń RACOM.



Zawartość:

  • Uchwyty do montażu trzech radiorouterów RipEX wraz z okablowaniem, również dla routera MiDGE.

  • 1x zasilacz Mean Well AD-155A (100-240 V AC 50-60 Hz/13.8 V DC)

  • 1× Akumulator (12V/5Ah, FASTON.250), e.g. Fiamm 12FGH23

  • 1× Kabel zasilający (European Schuko CEE 7/7 to IEC 320 C13)

  • 1× Ethernet "patch cord" (3 m, UTP CAT 5E, 2× RJ-45)

  • Skrócona instrukcja obsługi

Akcesoria RipEX:

  • 3× Anteny Dummy

  • 1× L-bracket, 1x Flat-bracket

  • 1× Wentylator

  • 1× adapter X5 – ETH/USB

Akcesoria M!DGE:

  • Antena modemowa (900–2100 MHz, 2.2 dBi, vertical)

Wymiary:

  • Wymiary zewnętrzne: 455 × 365 × 185 mm

  • Waga netto. 4 kg (bez wyposażenia w urządzenia RipEX oraz MiDGE)
