Złącza Reverse Polarity R-SMA
Jak poprawnie oznaczyć złącza o odwróconej polaryzacji?
Złącza na kable koncentryczne (Coaxial) to wiele różnych standardów dla różnego rodzaju zastosowań. Wszystkie te złącza dzielą się na dwie grupy, a właściwie tworzą pary, które rzecz jasna muszą być do siebie dopasowane. Typowy podział to złącza męskie, oznaczane „m” i żeńskie, oznaczane literą „f”, co w jęz. angielskim oznacza płeć; male i female. W przypadku złącz z odwróconych (Reverse Polarity) oznaczenia „płci” wprowadzają małe zamieszanie. Głównym winowajcą jest tu nadgorliwość w interpretowaniu oznaczeń male i female. W efekcie klient zamiast otrzymać antenę zakończoną konektorem R-SMA(m) otrzymuje SMA(f) Stright – czyli gniazdo na kablu, a nie wtyk.
Po co to zamieszanie?
Wielu producentów korzysta ze złącz SMA, ponieważ są małe, pewne i mają bardzo dobre parametry radiowe. Aby uniknąć pomyłek w podłączeniu anten przez użytkownika końcowego stosuje się dodatkowo SMA-RP. I tak samochodowe urządzenia nawigacyjne zazwyczaj wyposażone są w pary SMA(f) dla GSM i RP-SMA(f) dla GPS. Inną grupą produktów, gdzie stosuje się RP-SMA(f) to domowe routery WiFi.
Aby uniknąć wpadek i poprawnie określać dostawcy typ zamawianych konektorów, należy posługiwać się przyjętym standardem międzynarodowym, który opisuje pary JACK – gniazdo i PLUG – wtyczka. Gniazdo to zawsze ta część, do której podłączamy antenę, a PLUG to jego druga cześć zarobiona na kablu anteny. W przypadku złącz o odwróconej polaryzacji nie należy zmieniać oznaczeń polaryzacji (płci), tylko dodać oznaczenie R, RP lub Reverse.
Próbując określić typy złącz polecam odwiedzić stronę firmy AMPHENOL www.amphenolrf.com

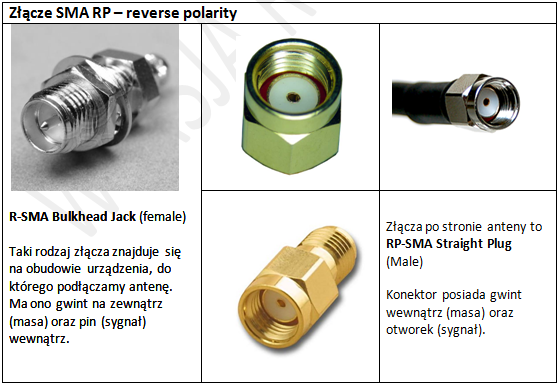

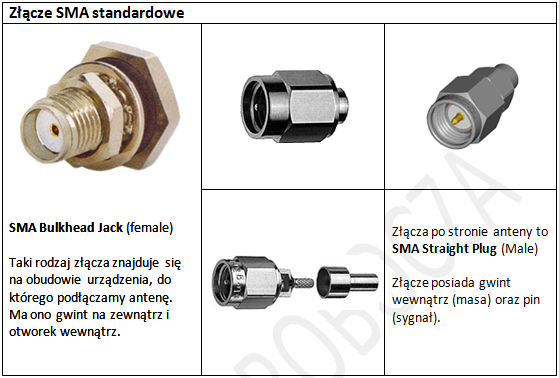

Sposób oznaczeń przedstawiają poniższe tabele.
