Sprzedaż zakończona
Produkcja i sprzedaż modemu RE400 została zakończona. W sprawach serwisowych, prosimy o kontakt.

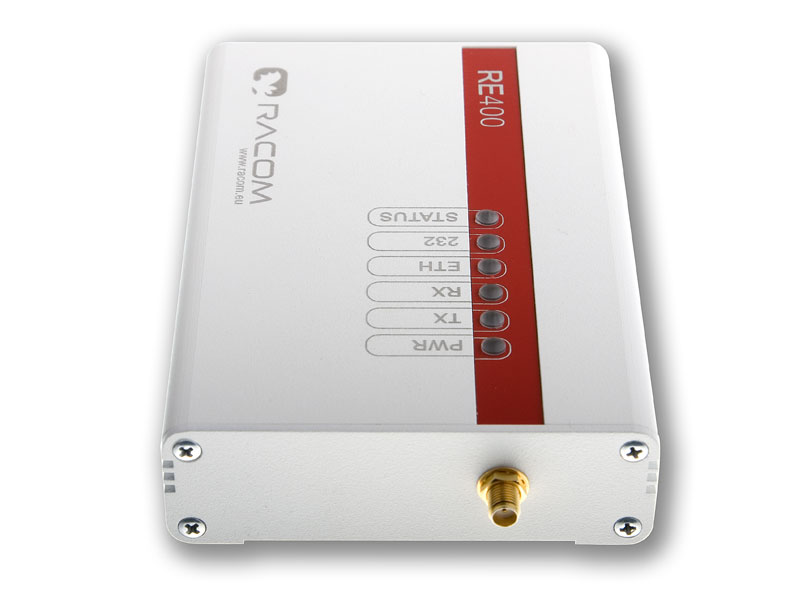

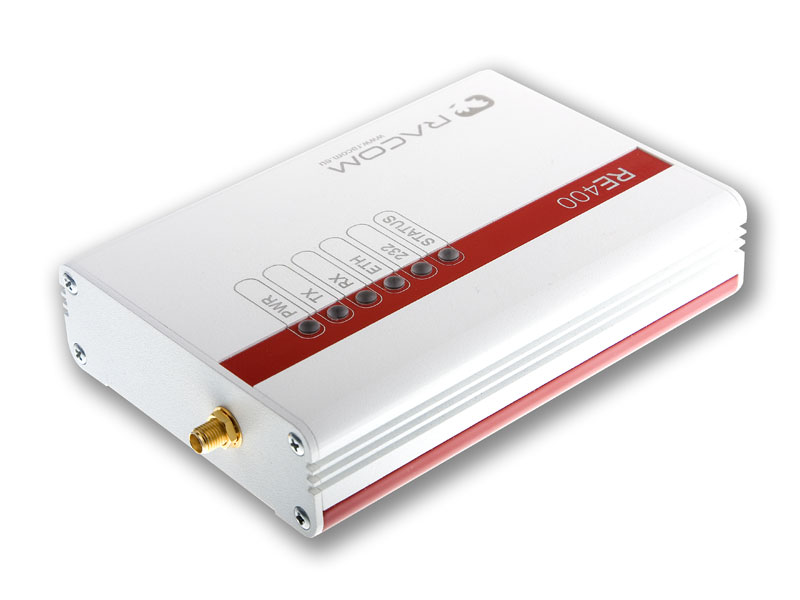

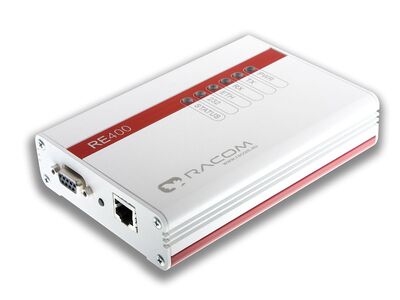

RE400 | Radiomodem na pasmo 400MHz
RE400 to najprostszy modem radiowy z oferty RACOM. Gdyby nie był radiowy, to można by go zdefiniować jako urządzenie plug&play. Wszystkie ustawienia wprowadza się do modemu za pomocą jednego ekranu konfiguracyjnego przy użyciu przeglądarki internetowej.
RE400 pracuje jako standardowy most sieci IP, oferując w pełni przeźroczyste połączenie. Każde urządzenie może służyć jako master, zdalny terminal oraz działać jednocześnie jako repeter.
Nowatorskie rozwiązanie Software Defined Radio pozwala na swobodny wybór częstotliwości oraz odstępu międzykanałowego.
RE400 przeznaczony jest do zastosowań mobilnych, np. w miejskich środkach transportu, pojazdach służb utrzymania miasta i innych wymagających stałej łączności lub aktualizacji danych. W zależności od mocy nadawczej, zasięg urządzenia wynosi od 30 do 50km oferując transmisję danych o szybkości do 10,4kbps.
RE400 tworzy transparentne połączenia TCP/IP. Wszystkie interfejsy Ethernet radiomodemów są widoczne w sieci i połączone jako mosty. Gdy stosowany jest interfejs COM do komunikacji, każda ramka otrzymania na porcie RS232, jest widoczna na wszystkich jednostkach w sieci.
- Wbudowany serwer WWW
- Wszystkie parametry konfiguracyjne na jednej stronie
- Wystarczy podstawowa wiedza o sieciach IP
- Interfejs CLI poprzez SSH
- Licencjonowane pasma radiowe
- FEC
- Kontrola danych CRC32 w kanale radiowym
- Zabezpieczenie hasłem, bezpieczne przeglądanie https
- Pasmo radiowe 400MHz
- Nie jest wymagana widoczność anten
- Regulowana moc nadajnika 0.5 lub 2W
- Wysoka czułość odbiornika
- Wysoka odporność na zakłócenia propagacji oraz interferencje
- Każda jednostka może jednocześnie pracowac jako repeter
- Każde urządzenie testowane jest w komorach klimatycznych w czasie realnej pracy
- Wojskowe i przemysłowe komponenty
- Przemysłowa obudowa ze wzmocnionego aluminium
Pozostałe cechy
- Diagnostyka zdalna i lokalna
- Montaż na szynie DIN
- Dostępne uchwyty L, płaski lub montaż bezpośredni
- Aprobata CE
- typowe odpytywanie urządzeń
- wodociągi
- dystrybucja paliw
- energetyka
- sieci SmartGrid
- Terminale POS i ATM
- Automaty loteryjne
- Stacje pogodowe
Uwaga: Połączenia tworzone przez RE400 to w pełni transparentne mosty radiowe, dlatego urządzenia nie powinny być stosowane w aplikacjach, które będą generować kolizje w kanale radiowym, jak „raporty na żądanie” w systemach SCADA. Odpowiednim modelem pracy dla RE400 jest tryb master-slave (odpytywania), gdzie jedno centrum komunikacyjne reguluje przepływ informacji.
| Parametry radiowe | |
| Zakres częstotliwości | 373.25 – 484 MHz Modele: 373-402; 400-420; 417-447; 435-466; 462-484 MHz |
| Odstęp międzykanałowy | 6.25 / 12.5 / 25 kHz |
| Stabilność częstotliwości | +/- 1.0 ppm |
| Modulacja | 2CPFSK |
| Prędkość przesyłu danych | 10.4 kbps / 25 kHz 5.2 kbps / 12.5 kHz 2.6 kbps /6.25 |
| FEC (Forward Error Correction) | NIE |
| Nadajnik | |
| Moc wyjściowa | 0.5 lub 2 W |
| Cykl pracy | 50% |
| Czas przejścia Rx do Tx | < 1.5 ms |
| Odbiornik | |
| Czułość | -107 dBm / 10.4 kbps / 25kHz -109 dBm / 5.2 kbps / 12.5kHz -110 dBm / 2.6 kbps / 6.25kHz |
| Parametry elektryczne |
|
| Zasilanie urządzenia | 10.8 – 30 VDC lub PoE (38-57 VDC) |
| Rx | 430 mA; 145 mA/48 V |
| Tx | 0.5 W: 700 mA /13.8V; 230 mA/48 V 2W: 950 mA/13.8V; 310 mA/48 V |
| Tryb uśpienia | Nie |
| Interfejsy | |

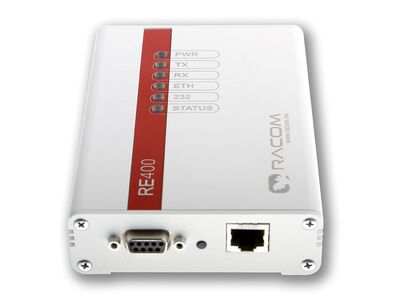

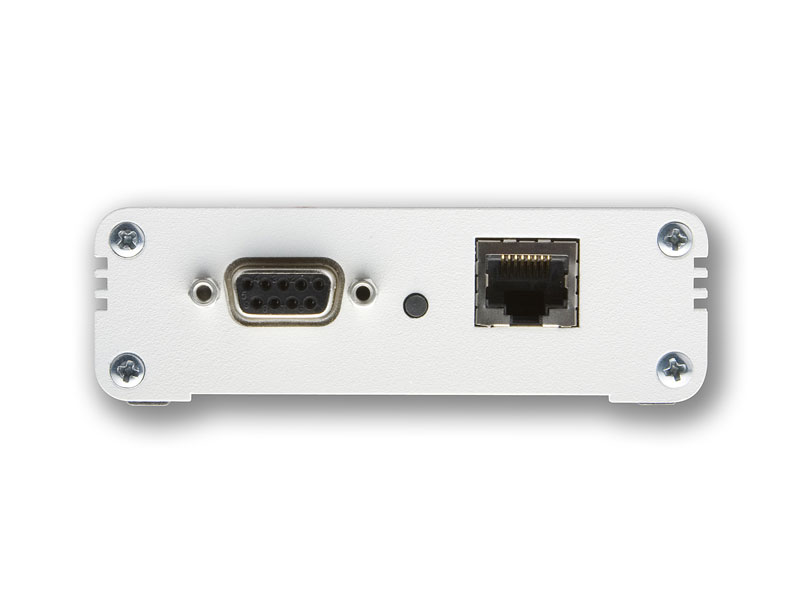

| Ethernet | 10/100 Base-T Auto MDI/MDIX RJ45 |
| Port COM | RS232 DB9F 300-115200 bps |

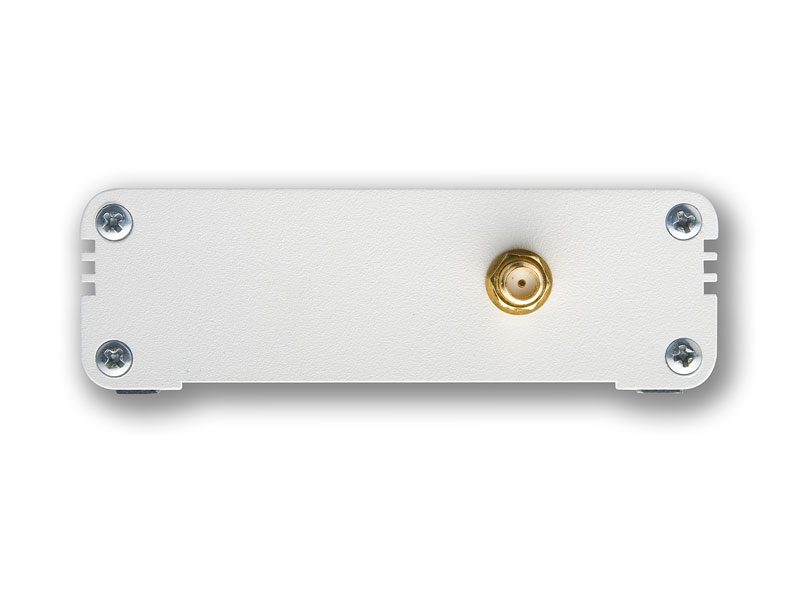

| Antena | 50 Ω SMA female |

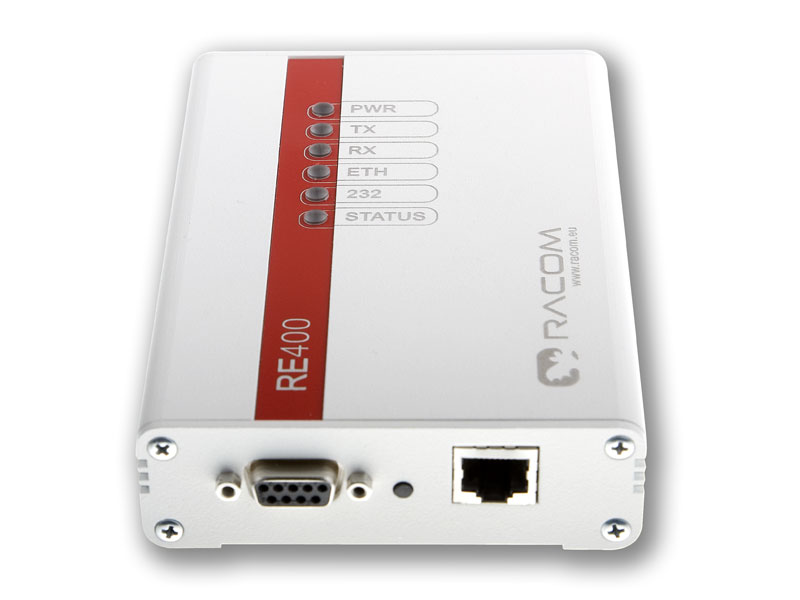

| Sygnalizacja LED | Zasilanie, Tx, Rx, ETH, RS232, Status |
| Parametry środowiskowe | |
| Temperatura pracy | -25 to +55 °C |
| Wilgotność | 5 do 95% bez kondensacji |
| Temperatura przechowywania | -35 / +85 °C |
| Specyfikacja mechaniczna |
|
| Obudowa | Wzmocnione aluminium |
| Wymiary | 31 x 96 x 137 mm |
| Waga | 0.3 kg |
| Montaż | szyna DIN, płaski uchwyt |
| Oprogramowanie | |
| Tryb pracy | Most radiowy |
| Kontrola integralności danych | CRC 32 |
| Szyfrowanie | Nie |
| Diagnostyka i zarządzanie |
|
| Test łacza radiowego | Ping + RSS |
| Aprobaty | |
| Radio | CE ETSI EN 300 113-1 V1.6.2 (2009-11) |
| EMC (zgodność elektromagnetyczna) | ETSI EN 301 489-1 V 1.6.1 |
| Bezpieczeństwo elektryczne | EN 60950-1 ed.2 :2006 |
