CAO | Antena dookólna
Lekka, prosta, dookólna, półfalowa antena bazowa. CAO oparta jest o podwójny dipol kablowy, dzięki czemu nie wymaga przeciwwagi. Produkt cechuje się kompaktowymi wymiarami, bardzo wysoką sprawnością oraz szerokim zakresem pracy. Promienniki wykonane z miedzi, zamknięte wewnątrz tubusu z ABS odpornego na promieniowanie UV. Wnętrze wypełnione jest pianką PU o zamkniętych porach, co sprawia że antena nie chłodnie wody (IP67). Uchwyt anteny, wykonany z aluminium, posiada zintegrowany dławik częstotliwości harmonicznych. Zwarte DC zapewnia bezpieczeństwo podłączonego radia. Antena dostępna na pasma od 326 do 960MHz.
Specyfikacja techniczna
| Typ anteny | dookólna, dipol kablowy |
| Zakresy częstotliwości (model) | 326-353MHz (CA340O), 336-364MHz (CA350O), 380-410MHz (CA400O), 405-440MHz (CA420O), 440-475MHz (CA450O), 830-890MHz (CA860O), 880-960MHz (CA930O) |
| Impedancja | 50Ω |
| Zysk energetyczny | 2dBi |
| Polaryzacja | pionowa |
| H -3dB | |
| E -3dB | 81° |
| F/B | 0dB |
| CEPT (wektor H) | 000ND00 |
| CEPT (wektor E) | 041ND00 |
| Konektor | N(f) lub TNC(f) |
| VSWR | <1.5 |
| Osłona / wykonanie | ABS odporny na promieniowanie UV, kolor RAL7012, wypełnienie pianką PU |
| Radiator | miedziany |
| Uchwyt montażowy | aluminiowy, Ø 35-60mm, obejmy i nakrętki ze stali nierdzewnej |
| Zabezpieczenie przepięciowe | Zwarte DC |
| Zakres temp. pracy | -40ºC / +80ºC |
| IP | 67 |
| Obciążenie wiatrem | zależnie od powierzchni anteny, od 31 do 57N @ 150km/h (CA930O 31N @ 150km/h) |
| Waga | zależnie od wielkości anteny, od 610 do 960g (CA930O 620g) |
Analizator

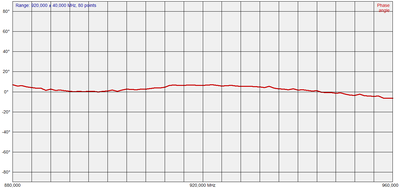

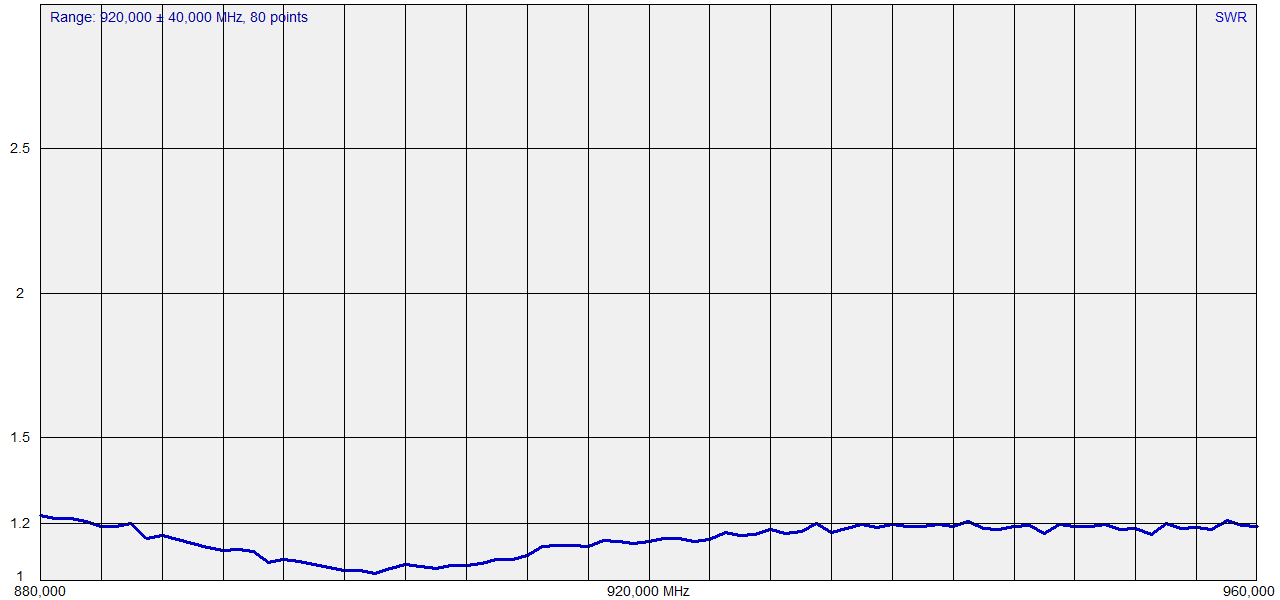

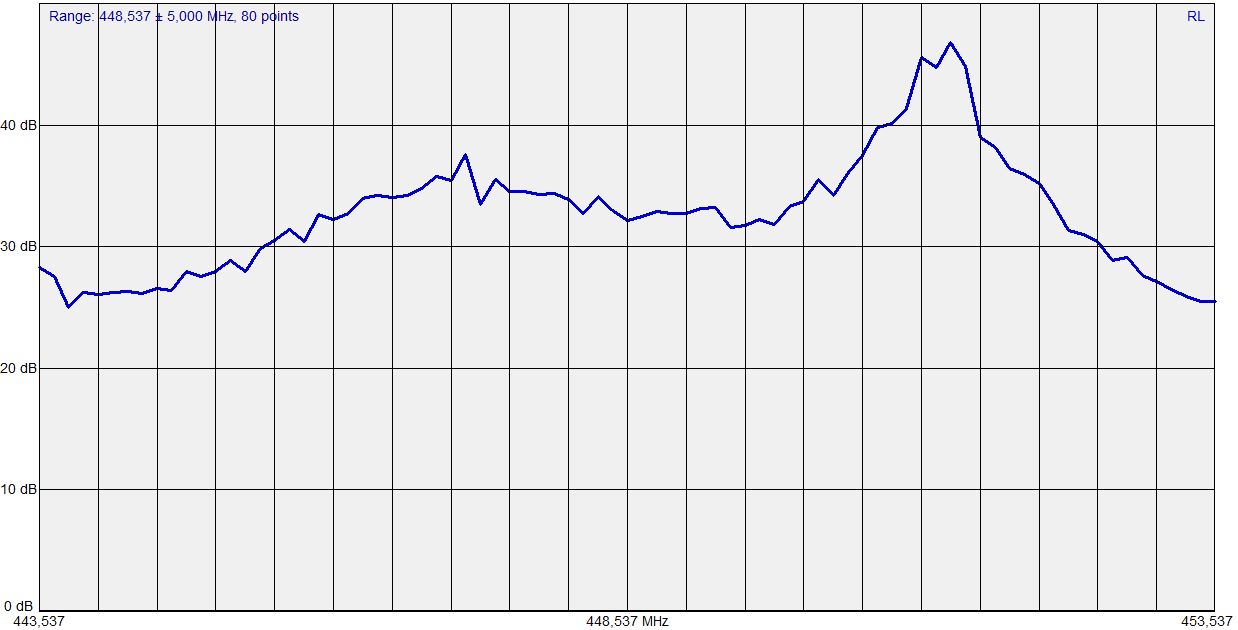

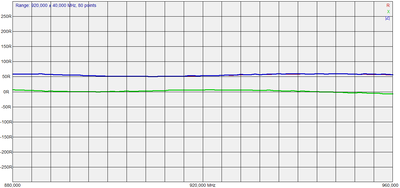

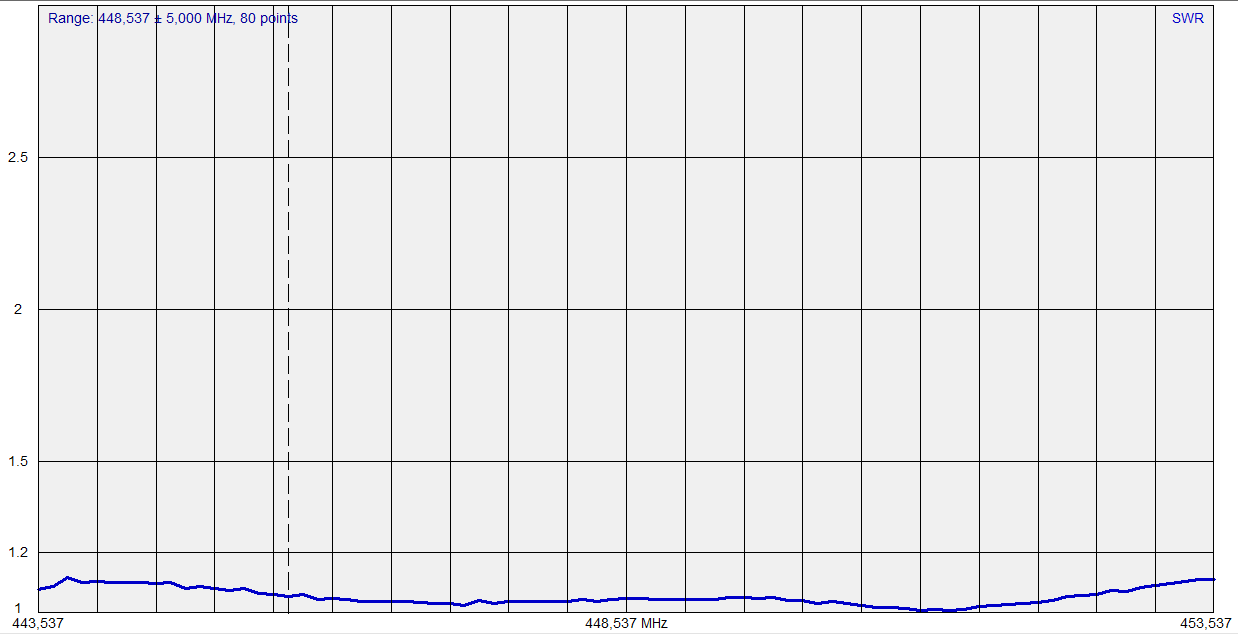

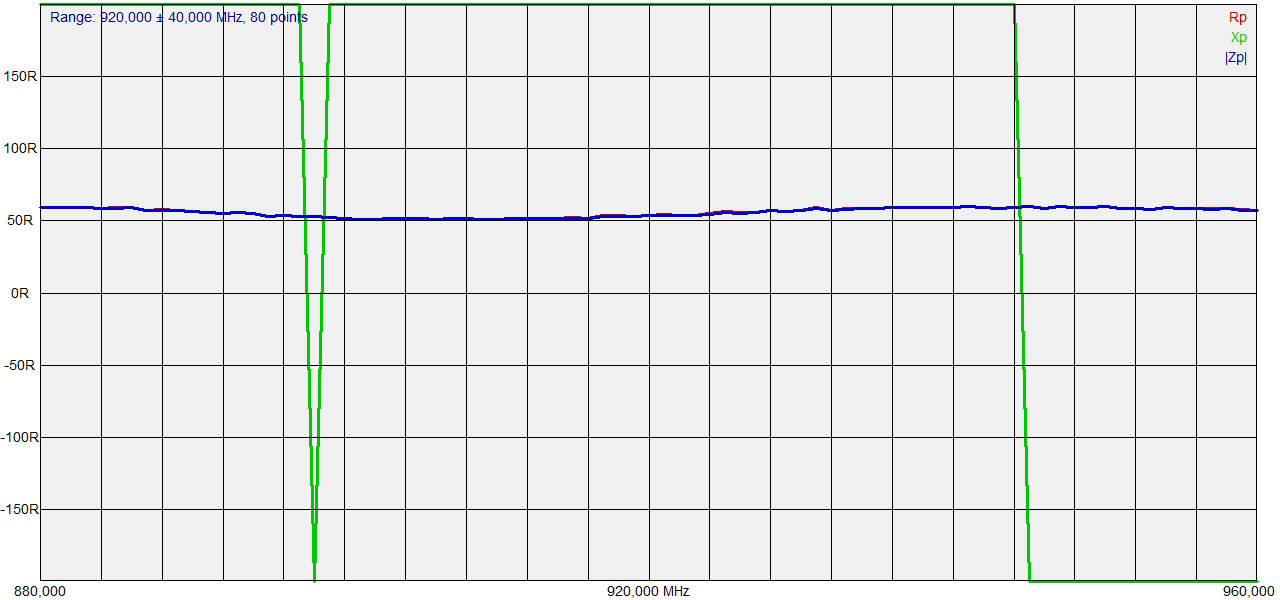

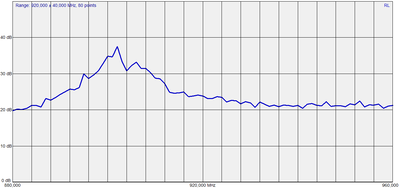

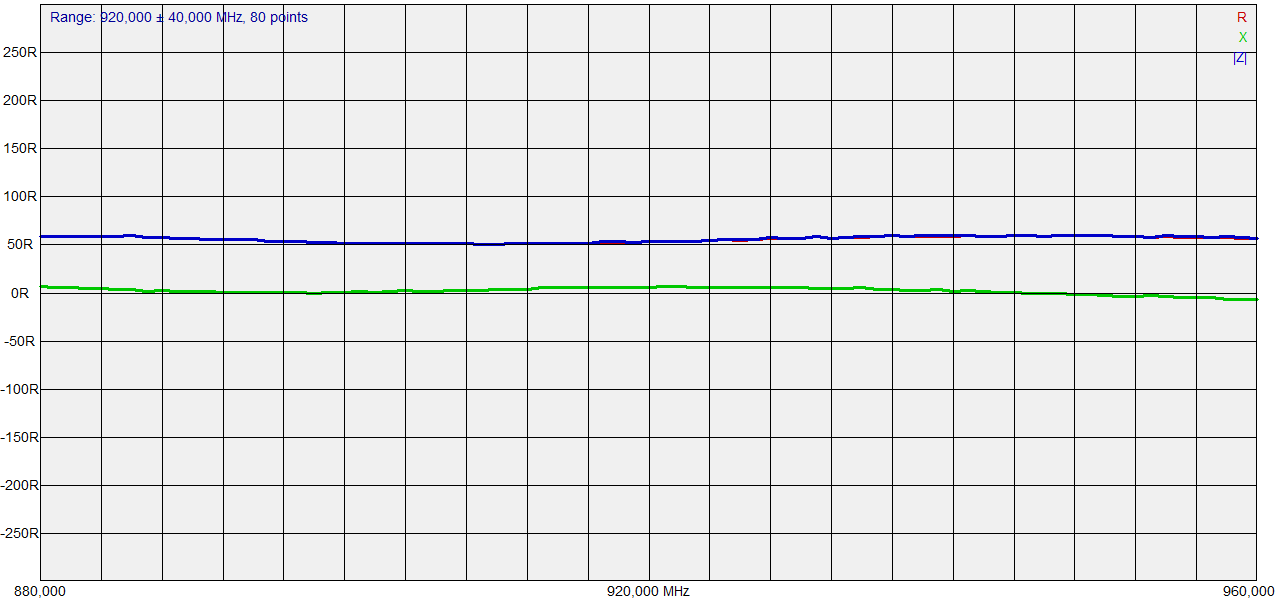

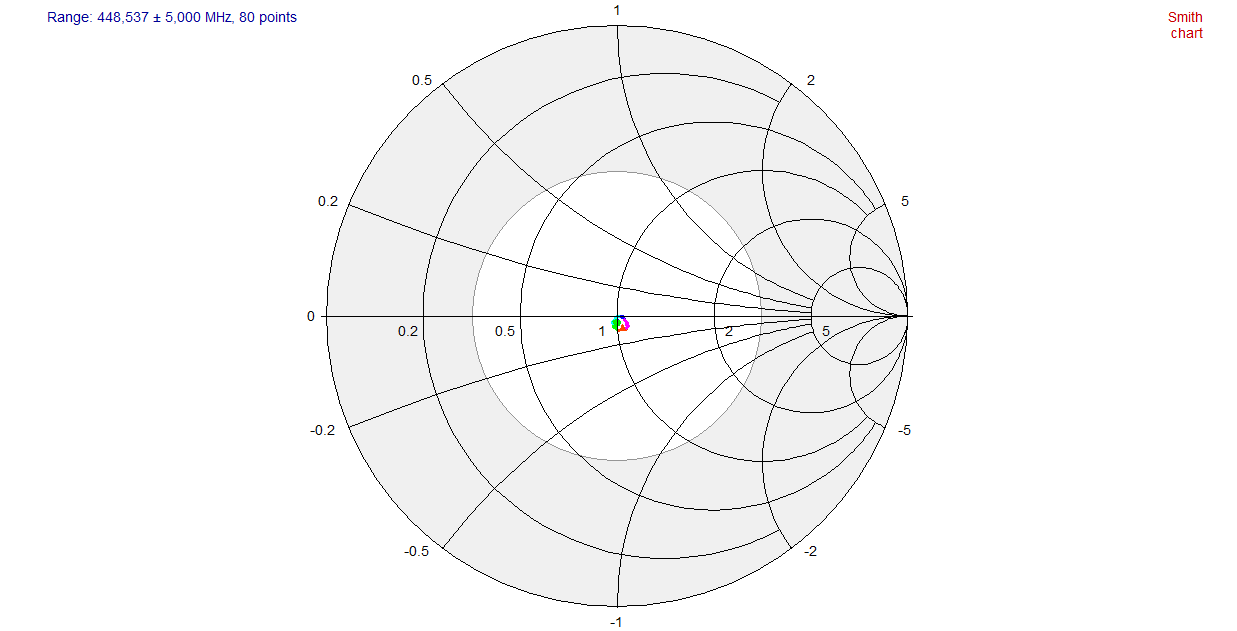

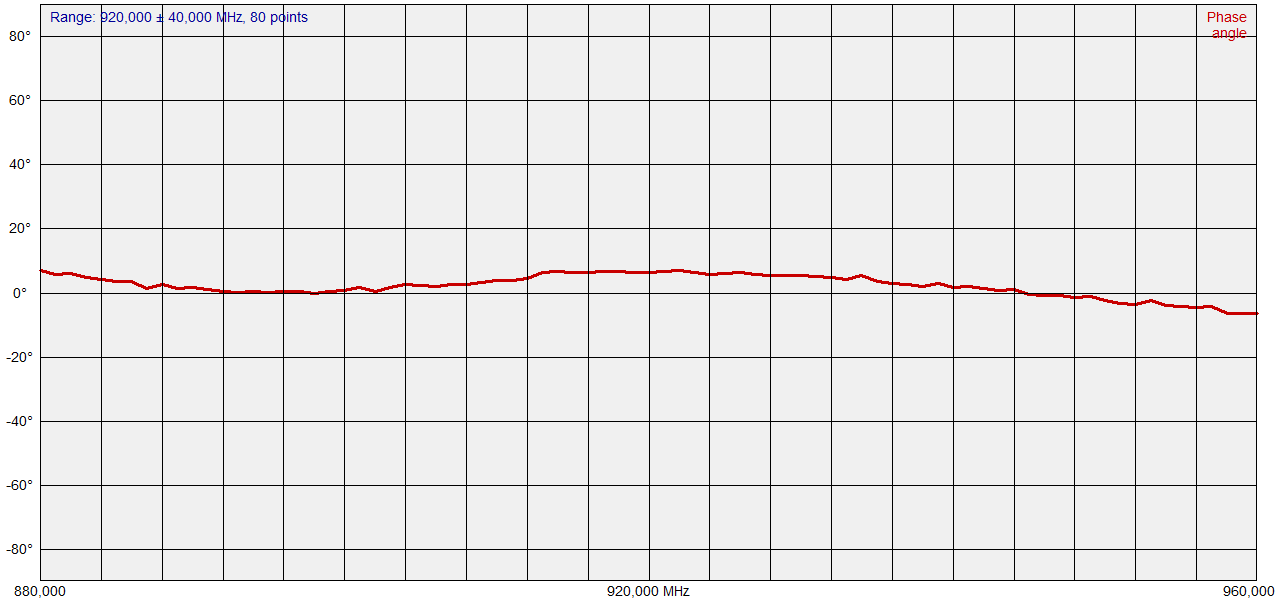

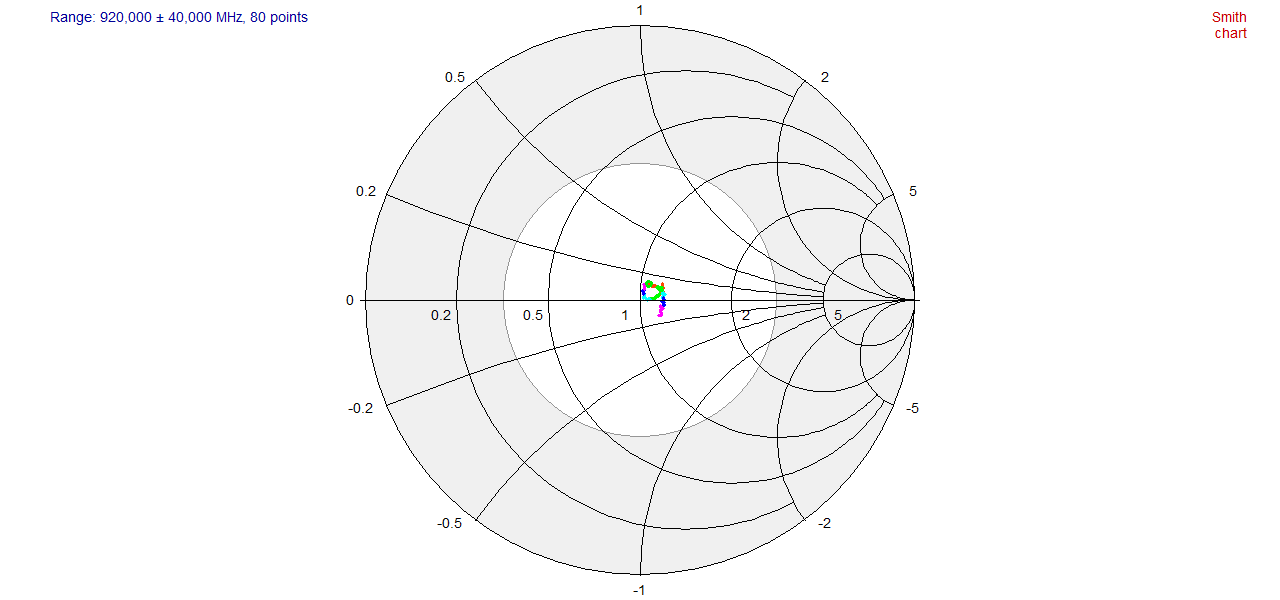

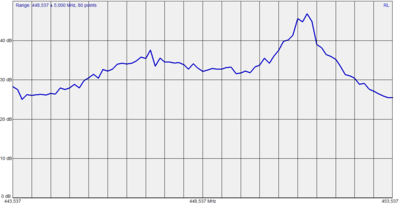

Poniżej zamieszczamy wyniki pomiarów dwóch anten CAO, wykonanych analizatorem RigExpert. Pomiary wykonano w miejscu instalacji dla całego toru antenowego. Dla każdego pomiaru urządzenie zostało skalibrowane.
