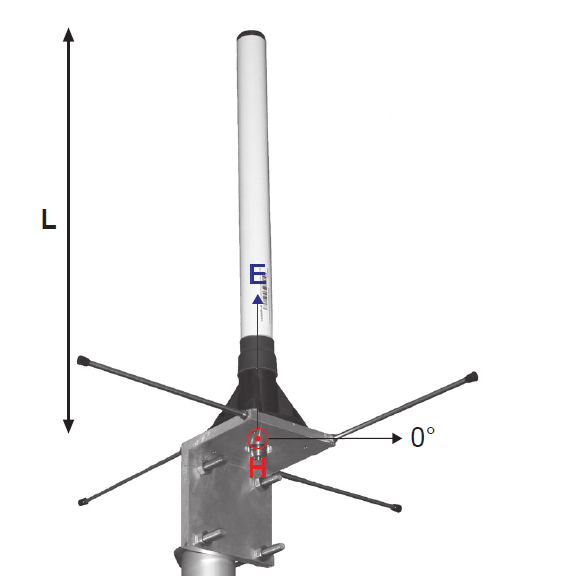

CAGP+ | Antena dookólna typu GP
Antena dookólna, typu ground plane. Model ten cechuje się większym zyskiem energetycznym 6dBi, przy zachowaniu niewielkich rozmiarów i wagi. Cechy te pozwalają na stosowanie lekkich konstrukcji nośnych. W celu zachowania wysokiej sprawności, modele GAGP+ zestrajane są w wąskich zakresach co 8MHz. Wyjątek stanowi model na pasmo 870MHz. Antena wykonana jest z włókna szklanego i ABS, co zapewnia jej wysoką odporność na warunki atmosferyczne. Wnętrze wypełnione jest pianką PU o zamkniętych porach, dzięki czemu antena nie chłonie wody. Stopień ochrony IP wynosi 67. Radiator wykonany jest z miedzi. Antena ma zintegrowany dławik częstotliwości harmonicznych oraz zwarte DC.
Specyfikacja techniczna
| Typ anteny | dookólna, ground plane |
| Zakres częstotliwości (model) | f0 +- 1% - 336-364MHz (CA350GP+), 401-409MHz (CA405GP+), 406-414MHz (CA410GP+), 416-424MHz (CA420GP+), 426-434MHz (CA430GP+), 431-439MHz (CA435GP+), 436-444MHz (CA440GP+), 441-449MHz (CA445GP+), 446-454MHz (CA450GP+), 456-464MHz (CA460GP+), 465-475MHz (CA470GP+), 860-880MHz (CA870GP+) |
| Impedancja | 50Ω |
| Zysk energetyczny | 6dBi |
| Polaryzacja | pionowa |
| H -3dB | |
| E -3dB | 34° |
| F/B | 0dB |
| CEPT (wektor H) | 000ND00 |
| CEPT (wektor E) | 017ND00 |
| Konektor | N(f) lub TNC(f) |
| VSWR | <1.5 |
| Osłona / wykonanie | włókno szklane odporne na UV, ABS, wypełnienie pianką PU |
| Radiator | miedziany |
| Uchwyt montażowy | aluminiowy, Ø 35-60mm, obejmy i nakrętki ze stali nierdzewnej |
| Zabezpieczenie przepięciowe | Zwarte DC |
| Zakres temp. pracy | -40ºC / +80ºC |
| IP | 67 |
| Obciążenie wiatrem | zależnie od powierzchni anteny, od 33 do 46N @ 150km/h (CA450GP+, 43N @ 150km/h) |
| Waga | zależnie od wielkości anteny, od 950 do 1160g (CA450GP+ 1120g, długość anteny 450mm) |
