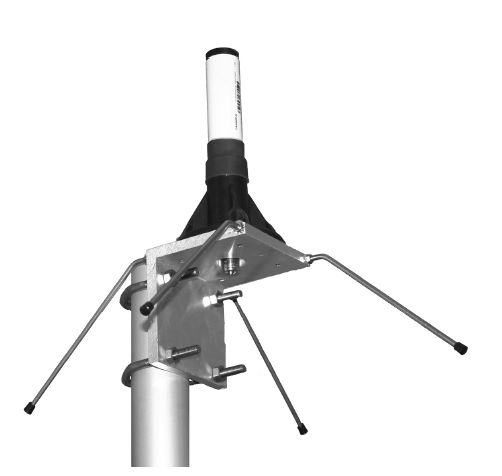

CAGP | Antena dookólna typu GP
Antena dookólna konstrukcji typu ground plane. CAGP cechuje się niewielkimi wymiarami, małą wagą oraz wysoką sprawnością. Cechy te pozwalają na stosowanie lekkich konstrukcji nośnych. Zysk energetyczny wynosi 2dBi. Antena wykonana jest z włókna szklanego i ABS, co zapewnia jej wysoką odporność na warunki atmosferyczne. Wnętrze wypełnione jest pianką PU o zamkniętych porach, dzięki czemu antena nie chłonie wody. Stopień ochrony IP wynosi 67. Radiator wykonany jest z miedzi. Antena ma zintegrowany dławik częstotliwości harmonicznych oraz zwarte DC. Antena dostępna na pasma od 68 do 5725MHz.
Specyfikacja techniczna
| Typ anteny | dookólna, ground plane |
| Zakres częstotliwości (model) | 68-72MHz (CA70GP), 73-77MHz (CA75GP), 77-81MHz (CA80GP), 83-87MHz (CA85GP), 135-145MHz (CA140GP), 144-156MHz (CA150GP), 154-166MHz (CA160GP), 163-177MHz (CA170GP), 336-364MHz (CA350GP), 380-430MHz (CA410GP), 430-475MHz (CA450GP), 830-890MHz (CA860GP), 880-960MHz CA930GP), 2300-2500MHz (CA2400GP), 5150-5725MHz (CA5400GP) |
| Impedancja | 50Ω |
| Zysk energetyczny | 2dBi |
| Polaryzacja | pionowa |
| H -3dB | |
| E -3dB | 87° |
| F/B | 0dB |
| CEPT (wektor H) | 000ND00 |
| CEPT (wektor E) | 044ND00 |
| Konektor | N(f) lub TNC(f) |
| VSWR | <1.5 |
| Osłona / wykonanie | włókno szklane odporne na UV, ABS, wypełnienie pianką PU |
| Radiator | miedziany |
| Uchwyt montażowy | aluminiowy, Ø 35-60mm, obejmy i nakrętki ze stali nierdzewnej |
| Zabezpieczenie przepięciowe | Zwarte DC |
| Zakres temp. pracy | -40ºC / +80ºC |
| IP | 67 |
| Obciążenie wiatrem | zależnie od powierzchni anteny, od 25 do 71N @ 150km/h (CA450GP, 30N @ 150km/h) |
| Waga | zależnie od wielkości anteny, od 610 do 960g (CA450GP 950g) |
